05 · GitOps de bout en bout : Azure DevOps, ACR Premium, Argo CD

Version : 1.0 · Date : 2026-10-23 · Parcours SUPPORT-IA (support N2/N3 de chatbots sur Azure)

En une phrase : le pipeline Azure DevOps construit l'image et la pousse dans un ACR Premium privé, puis écrit le nouveau tag dans le dépôt GitOps ; Argo CD, dans le cluster, voit ce commit et synchronise ; « rien ne change » veut donc toujours dire qu'un des huit maillons de cette chaîne est cassé, et Synced ne veut pas dire que l'application marche.

Le choix « push ou pull », Flux comparé à Argo CD et l'organisation de l'IaC sont traités côté architecture dans AKS/05-exploitation-gitops ; la chaîne de confiance des images (signature, admission) dans AKS/03-identite-securite. Ici, on suit un changement de bout en bout et on apprend à trouver le maillon qui casse. Les objets Kubernetes et les commandes kubectl sont dans 04-aks-pour-le-support.

Ce que tu dois savoir expliquer en entretien#

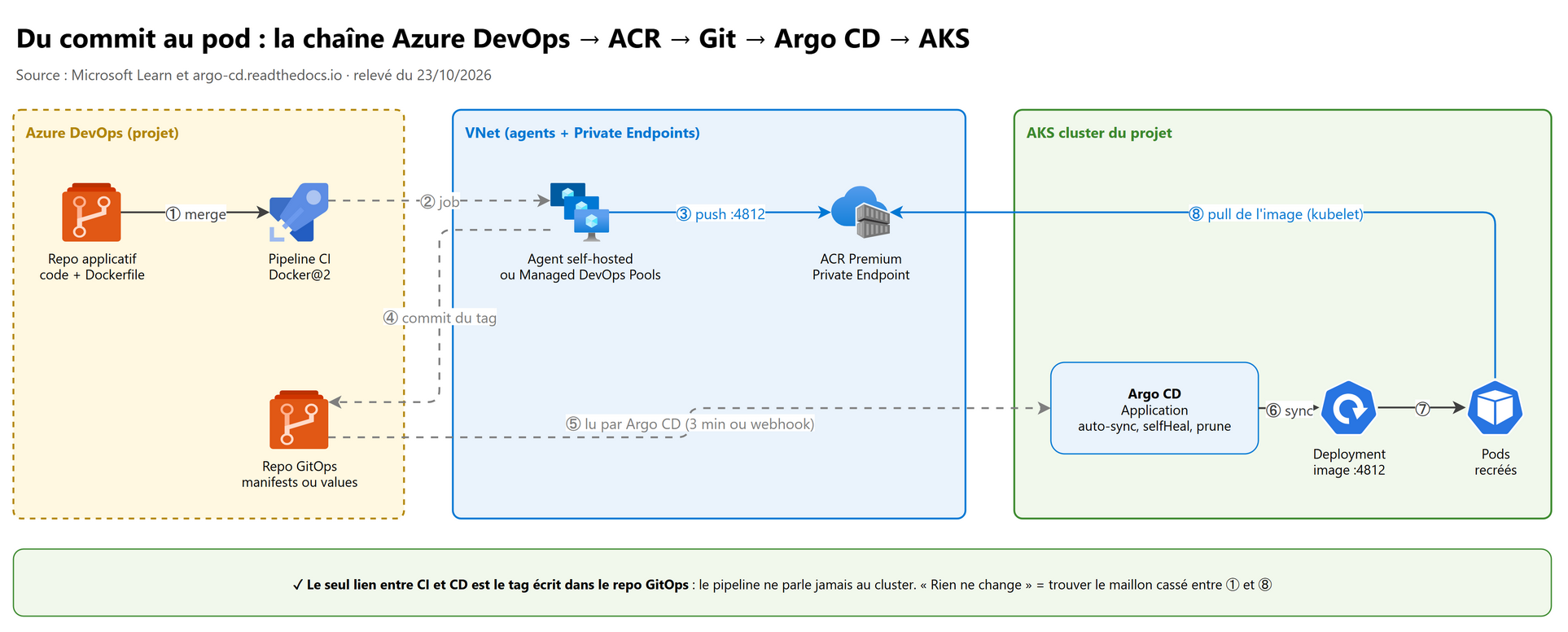

1. La chaîne en huit maillons#

Phrase d'entretien : « Le pipeline ne parle jamais au cluster. Le seul contrat entre CI et CD, c'est le tag écrit dans le dépôt GitOps. Quand rien ne change, je remonte la chaîne : l'image existe-t-elle dans ACR ? le tag est-il dans Git ? Argo CD a-t-il vu ce commit ? la sync a-t-elle réussi ? le rollout a-t-il créé des pods ? »

2. Le pipeline Azure DevOps#

2.1 Les service connections#

Docker@2 n'accepte que des service connections Docker Registry, pas Azure Resource Manager.

Erreurs d'authentification fréquentes d'une service connection en Workload Identity federation :

2.2 Un pipeline type : build, push, mise à jour du dépôt GitOps#

# azure-pipelines.yml du dépôt applicatif chat-api
trigger:
  branches: { include: [ main ] }

variables:
  imageRepository: chat-api
  acrServiceConnection: sc-acr-chat-prd          # Docker Registry, Workload Identity federation
  # Tag unique : numéro de build (traçable vers le run) ; le SHA court est ajouté en second tag
  imageTag: $(Build.BuildId)

pool: pool-mdp-chat                              # Managed DevOps Pools ou agents self-hosted DANS le VNet (ACR privé)

stages:
- stage: Build
  displayName: Build et push de l'image
  jobs:
  - job: docker
    displayName: Docker build and push
    steps:
    - task: Docker@2
      displayName: Build et push vers ACR
      inputs:
        command: buildAndPush
        containerRegistry: $(acrServiceConnection)
        repository: $(imageRepository)
        Dockerfile: src/Dockerfile
        tags: |
          $(imageTag)
          sha-$(Build.SourceVersion)

- stage: UpdateGitOps
  displayName: Écriture du tag dans le dépôt GitOps
  dependsOn: Build
  jobs:
  - job: bump
    displayName: Mise à jour de values-prd.yaml
    steps:
    - checkout: gitops                            # dépôt déclaré dans resources.repositories
      persistCredentials: true                    # le script peut pousser avec le jeton du pipeline
    - script: |
        set -euo pipefail
        sed -i "s/^\(\s*tag:\s*\).*/\1\"$(imageTag)\"/" apps/chat-api/values-prd.yaml
        git config user.email "[email protected]"
        git config user.name "Azure Pipelines"
        git commit -am "chat-api $(imageTag) [skip ci]"
        git push origin HEAD:main
      displayName: Commit du nouveau tag

resources:
  repositories:
  - repository: gitops
    type: git
    name: Chatbot/gitops-chatbot                 # projet/dépôt Azure Repos

Points à connaître :

• Docker@2 a pour tag par défaut $(Build.BuildId) ; avec buildAndPush, l'input arguments est ignoré (séparer build et push pour passer des --build-arg). La tâche ajoute des labels de traçabilité (com.azure.dev.image.build.sourceversion…).
• Pour pousser dans un dépôt Azure Repos, l'identité <projet> Build Service (<organisation>) doit avoir Contribute sur le dépôt GitOps (par défaut elle ne peut que lire), et le checkout doit avoir persistCredentials: true. Sinon : refus de permission au git push.
• [skip ci] dans le message de commit évite de déclencher la CI du dépôt GitOps.
• KubernetesManifest@1 ou HelmDeploy@1 déploieraient directement dans le cluster (modèle push) : à éviter quand Argo CD pilote le cluster, sinon deux sources de vérité se battent.

2.3 Stratégie de tag#

Microsoft recommande les tags uniques pour les déploiements (et les tags stables uniquement pour les images de base), ainsi que le verrouillage des tags déployés (az acr repository update --write-enabled false).

2.4 Où tourne le build quand ACR est privé#

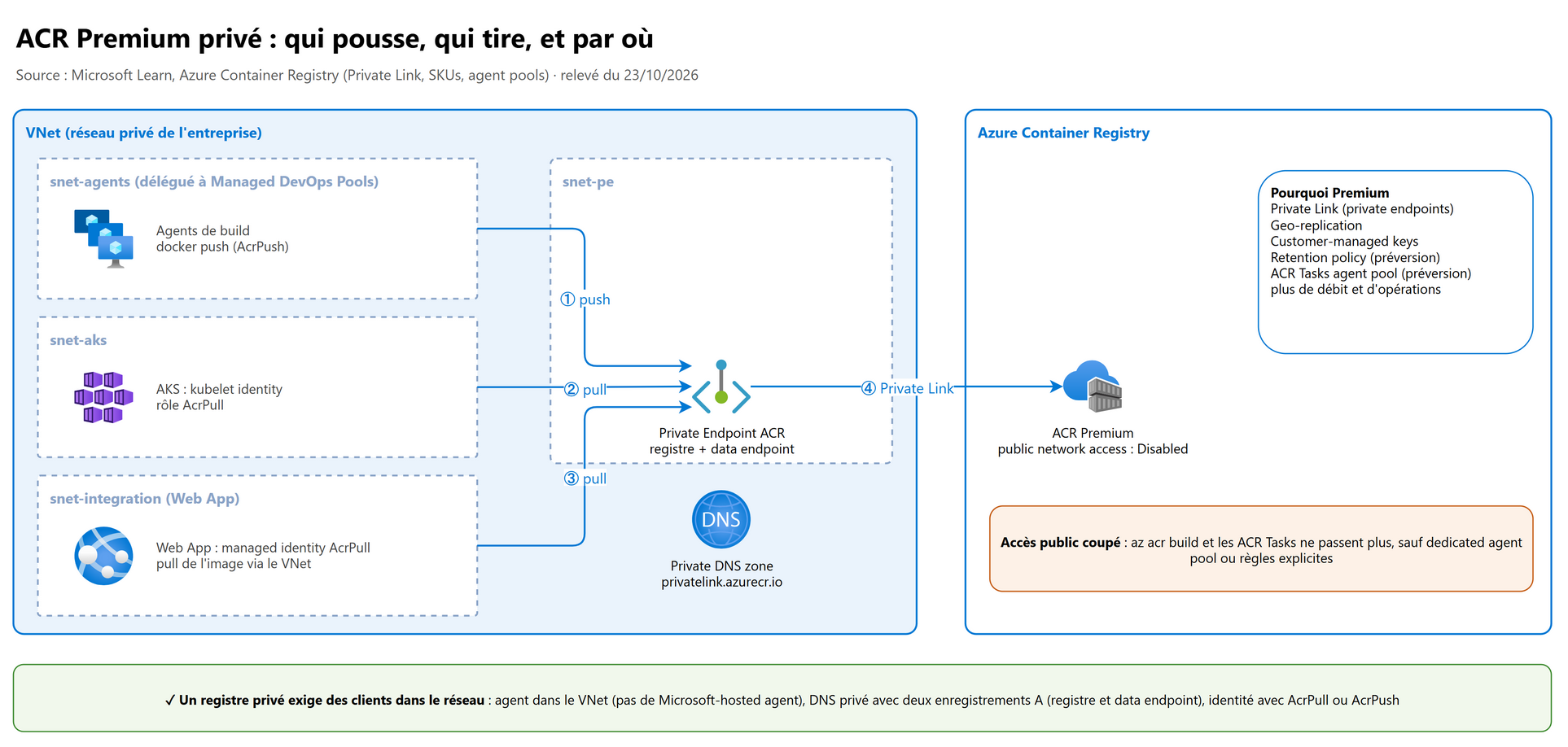

3. ACR Premium privé#

3.1 Pourquoi Premium#

3.2 Le Private Endpoint et son DNS#

Un Private Endpoint ACR porte deux noms à résoudre en IP privée : le registre (acrchatprd.azurecr.io) et le data endpoint régional (acrchatprd.<région>.data.azurecr.io), d'où viennent les couches. Zone privée : privatelink.azurecr.io, liée à chaque VNet client (agents, AKS, intégration de la Web App). Oublier le data endpoint donne une authentification qui réussit puis des couches qui échouent.

# Lecture seule : état du registre, réseau, contenu
az acr show -n acrchatprd --query "{sku:sku.name, public:publicNetworkAccess, bypass:networkRuleBypassOptions}" -o table
az acr private-endpoint-connection list -r acrchatprd -o table
az acr repository show-tags -n acrchatprd --repository chat-api --orderby time_desc --top 5 -o table
az acr manifest list-metadata -r acrchatprd -n chat-api -o table
az acr check-health -n acrchatprd --ignore-errors --yes       # depuis une machine du VNet
nslookup acrchatprd.azurecr.io                                 # doit répondre une IP privée

Piège : une fois l'accès public coupé, az acr build et les ACR Tasks échouent (denied: client with IP … is not allowed access ou 403) tant qu'on n'utilise pas un dedicated agent pool ou une règle explicite. Ce n'est pas une panne du registre.

4. Comment le nouveau tag arrive dans le cluster#

Deux formats fréquents dans le dépôt GitOps :

# Helm : apps/chat-api/values-prd.yaml
image:
  repository: acrchatprd.azurecr.io/chat-api
  tag: "4812"
---
# Kustomize : apps/chat-api/overlays/prd/kustomization.yaml
images:
- name: chat-api
  newName: acrchatprd.azurecr.io/chat-api
  newTag: "4812"

5. Argo CD pour le support#

5.1 Le vocabulaire#

5.2 Une Application commentée#

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: chat-api-prd
  namespace: argocd                       # namespace d'installation de l'extension (argocd par défaut)
spec:
  project: chatbot                        # AppProject : sources et destinations autorisées
  source:
    repoURL: https://dev.azure.com/contoso/Chatbot/_git/gitops-chatbot
    targetRevision: main                  # branche suivie : un commit sur une autre branche ne sera jamais vu
    path: apps/chat-api                   # chemin : un fichier modifié ailleurs ne sera jamais vu
    helm:
      valueFiles: [ values-prd.yaml ]     # le fichier que le pipeline modifie
  destination:
    server: https://kubernetes.default.svc
    namespace: chatbot
  syncPolicy:
    automated:
      prune: true                         # supprime ce qui a disparu de Git (désactivé par défaut)
      selfHeal: true                      # annule les modifications manuelles (désactivé par défaut)
    syncOptions:
    - CreateNamespace=true
    retry:
      limit: 5
      backoff: { duration: 10s, factor: 2, maxDuration: 3m }
  ignoreDifferences:
  - group: apps
    kind: Deployment
    jsonPointers: [ /spec/replicas ]      # le HPA gère les replicas : pas de faux OutOfSync

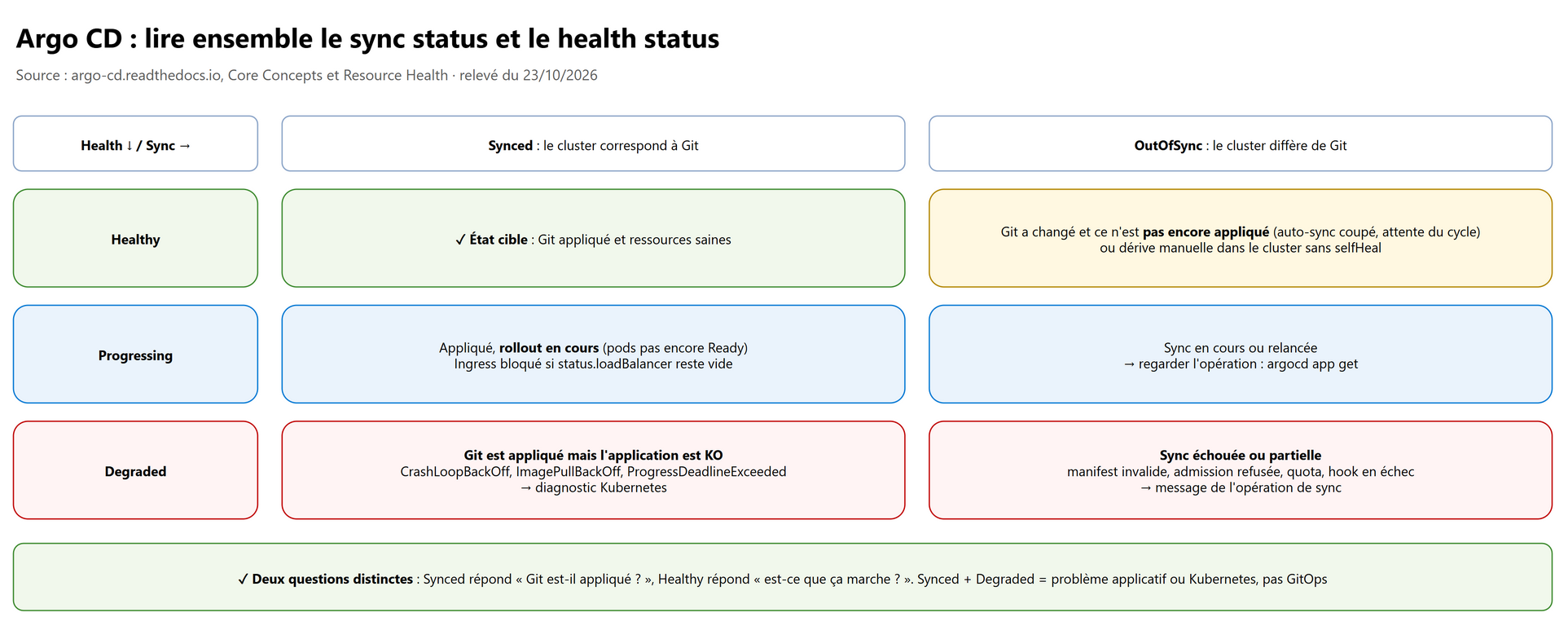

5.3 Lire ensemble sync status et health#

Règles de santé intégrées utiles :

• Deployment, ReplicaSet, StatefulSet, DaemonSet : sain quand la génération observée égale la génération voulue et que le nombre de replicas à jour égale le nombre voulu (un rollout bloqué reste Progressing puis Degraded).
• Service de type LoadBalancer : sain quand status.loadBalancer.ingress contient une IP ou un nom.
• Ingress : même règle. Un controller qui ne publie pas d'adresse laisse l'Ingress en Progressing pour toujours.
• PersistentVolumeClaim : sain quand il est Bound.
• La santé de l'Application est la pire de ses ressources directes (ordre : Healthy, Suspended, Progressing, Missing, Degraded, Unknown).

5.4 La politique de sync, précisément#

5.5 Sync options, différences ignorées, ordre#

• Sync options utiles : CreateNamespace=true (sinon la sync échoue si le namespace n'existe pas), ServerSideApply=true, PruneLast=true, ApplyOutOfSyncOnly=true ; annotation argocd.argoproj.io/sync-options: Prune=false pour protéger une ressource.
• ignoreDifferences : pour les champs gérés par un autre acteur (replicas du HPA, champs mutés par un webhook). Mal utilisé, il masque un vrai écart : un champ ignoré ne rendra jamais l'Application OutOfSync.
• Faux OutOfSync connus : quantités normalisées par Kubernetes (1000m contre 1), outils qui posent aussi le label app.kubernetes.io/instance (Kustomize commonLabels).
• Sync waves : annotation argocd.argoproj.io/sync-wave (entier, 0 par défaut, négatif autorisé), du plus petit au plus grand, avec 2 s entre deux vagues.
• Hooks : PreSync (ex. migration de schéma), Sync, PostSync (tests de fumée), SyncFail (nettoyage) ; un hook en échec fait échouer la sync ; hook-delete-policy décide quand le Job est supprimé. Les hooks ne tournent pas en sync sélective.
• App of apps / ApplicationSet : une Application qui crée d'autres Applications ; réservé aux administrateurs (on peut y choisir n'importe quel projet).

5.6 Argo CD sur AKS : l'extension Microsoft#

az k8s-extension show --resource-group rg-chat-prd --cluster-name aks-chat-prd --cluster-type managedClusters \
  --name argocd --query provisioningState --output tsv
kubectl get pods -n argocd                                   # application-controller, repo-server, server, redis
kubectl get applications -n argocd                           # SYNC STATUS et HEALTH STATUS de chaque Application
kubectl get events -n argocd --sort-by=.lastTimestamp

5.7 Boîte à outils Argo CD (lecture d'abord)#

Manifest generation error (cached) : l'erreur de rendu est mise en cache ; un hard refresh suffit si elle était passagère, sinon la cause est dans les journaux du repo-server (values Helm invalides, chemin inexistant, chart introuvable).

6. J'ai poussé dans Git et rien ne change#

flowchart TD
    A["Commit poussé, rien ne change"] --> B{"Le commit est-il sur la branche<br/>et le chemin suivis par l'Application ?"}
    B -- Non --> B1["targetRevision, path, valueFiles, repoURL<br/>autre dépôt ou autre overlay"]
    B -- Oui --> C{"argocd app get : la révision<br/>affichée est-elle ce commit ?"}
    C -- Non --> C1["Attendre 3 min ou refresh<br/>webhook, accès au dépôt, repo-server"]
    C -- Oui --> D{"Sync status ?"}
    D -- OutOfSync --> D1{"Auto-sync activé ?"}
    D1 -- Non --> D2["Sync manuelle attendue"]
    D1 -- Oui --> D3["Opération en échec : message<br/>hook, admission, quota, CRD"]
    D -- Synced --> E{"Le template de pod a-t-il changé ?"}
    E -- Non --> E1["Même tag réutilisé ou champ ignoré<br/>ignoreDifferences"]
    E -- Oui --> F{"Health ?"}
    F -- Progressing --> F1["Rollout en cours ou bloqué<br/>kubectl rollout status"]
    F -- Degraded --> F2["ImagePullBackOff, CrashLoopBackOff<br/>diagnostic du chapitre 04"]
    F -- Healthy --> F3["Bonne version en place : vérifier le cache<br/>navigateur, l'Ingress, la bonne URL"]

7. Le déploiement ne crée pas de nouveaux pods#

8. Lab : casser et réparer une Application Argo CD (60 minutes)#

Sur un cluster de test avec l'extension Argo CD (quickstart Microsoft : redis-ha.enabled=false pour un petit cluster), et un dépôt Git de test contenant un Deployment nginx.

az k8s-extension create --resource-group rg-lab --cluster-name aks-lab --cluster-type managedClusters \
  --name argocd --extension-type Microsoft.ArgoCD \
  --config "redis-ha.enabled=false" --config "configs.params.application\.namespaces=argocd"
kubectl get pods -n argocd

1. Créer une Application sans automated ; modifier le tag dans Git : observer OutOfSync, argocd app diff, puis synchroniser.
2. Activer automated sans selfHeal ; faire kubectl scale deploy nginx --replicas=5 : l'Application passe OutOfSync et reste ainsi. Activer selfHeal : la valeur de Git revient.
3. Mettre un tag inexistant dans Git : Synced + Degraded ; lire ImagePullBackOff dans les Events.
4. Modifier un fichier hors du path suivi : rien ne se passe ; le prouver avec argocd app get.
5. Réutiliser le même tag pour une nouvelle image : aucun rollout ; le prouver avec kubectl rollout history.
6. Nettoyage : supprimer le resource group de test.

9. Questions d'entretien#

1. Décris la chaîne, du commit au pod.

Merge sur main, le pipeline Azure DevOps construit l'image avec Docker@2 sur un agent dans le VNet et la pousse dans l'ACR Premium privé avec un tag unique (Build.BuildId), puis commite ce tag dans le dépôt GitOps. Argo CD voit le commit (3 minutes ou webhook), synchronise, le Deployment fait son rollout et le kubelet tire l'image par le Private Endpoint.

2. Pourquoi ACR Premium ?

Pour le Private Link (le registre n'est joignable que depuis le réseau), la geo-replication, les customer-managed keys, les dedicated agent pools pour ACR Tasks, et plus de débit. La zone redundancy, elle, est désormais disponible sur tous les tiers.

3. Le registre est privé : qu'est-ce que ça change pour la CI ?

Les Microsoft-hosted agents ne l'atteignent plus : agents self-hosted ou Managed DevOps Pools injectés dans le VNet, avec la zone privatelink.azurecr.io (registre et data endpoint). az acr build ne marche plus sans dedicated agent pool ou règle explicite.

4. Synced et Healthy, quelle différence ?

Synced dit que le cluster correspond à Git ; Healthy dit que les ressources fonctionnent. Synced + Degraded est fréquent : Git est bien appliqué mais le pod est en ImagePullBackOff ou CrashLoopBackOff, c'est un diagnostic Kubernetes.

5. Self-heal et prune ?

Les deux sont désactivés par défaut. Prune supprime du cluster ce qui a disparu de Git ; self-heal réapplique Git quand quelqu'un modifie le cluster à la main. Sans self-heal, la dérive est seulement affichée OutOfSync.

6. J'ai poussé dans Git et rien ne change. Ta démarche ?

Je vérifie que le commit est sur la branche, le chemin et le fichier de values suivis par l'Application ; que la révision affichée par Argo CD est ce commit (sinon refresh, accès au dépôt) ; l'état de la sync (auto-sync, échec, message) ; que le template de pod a réellement changé (tag réutilisé ?) ; puis la santé et le rollout.

7. Pourquoi ne jamais déployer latest ?

Le template de pod ne change pas, donc aucun rollout ; les nodes peuvent tirer des versions différentes ; on ne sait pas ce qui tourne et on ne peut pas revenir en arrière. Microsoft recommande des tags uniques et le verrouillage des tags déployés.

8. Comment fais-tu un retour arrière ?

Par git revert du commit de tag : Argo CD resynchronise. argocd app rollback est refusé quand l'auto-sync est actif, et un kubectl rollout undo serait annulé par self-heal. En urgence absolue, désactiver l'auto-sync puis rollback, en le signalant.

9. Pourquoi une Application peut-elle rester OutOfSync juste après une sync réussie ?

Un acteur modifie un champ après Argo CD (HPA sur replicas, webhook de mutation), ou une normalisation (1000m contre 1), ou un conflit sur le label app.kubernetes.io/instance. On le traite avec ignoreDifferences ciblé, pas en ignorant tout.

10. Flux ou Argo CD sur AKS ?

Les deux existent en cluster extension. Argo CD est disponible en général sur AKS (préversion sur Arc), avec interface web, ApplicationSet, Workload Identity et SSO Entra ID, et demande 4 nodes en mode HA. Flux est plus léger et piloté par la ressource Azure fluxConfigurations. Ici le client a choisi Argo CD : je dois savoir le lire et le diagnostiquer.

11. Le pipeline est vert mais Git n'a pas reçu le tag.

Regarder l'étape git push : droit Contribute de l'identité « Build Service » du projet sur le dépôt GitOps, persistCredentials sur le checkout, branche protégée par une policy (il faut alors une pull request).

10. Fiche à retenir#

• Huit maillons : merge → run → push ACR → commit GitOps → détection Argo CD → sync → rollout → pull.
• Docker@2 : service connection Docker Registry (Workload Identity federation), tag par défaut $(Build.BuildId), arguments ignoré en buildAndPush.
• Pousser dans Git depuis un pipeline : Build Service avec Contribute, persistCredentials: true, [skip ci].
• Tags uniques pour déployer, verrouiller les tags déployés ; jamais latest.
• ACR Premium : Private Link, geo-replication, CMK, retention (préversion), agent pool (préversion) ; zone redundancy tous tiers ; DCT en retrait (Notation).
• Private Endpoint ACR : registre et data endpoint dans privatelink.azurecr.io ; agents dans le VNet ; az acr build bloqué sans agent pool.
• Argo CD : Application (source + destination + syncPolicy), AppProject, refresh / hard refresh, sync.
• Sync status (Synced / OutOfSync) ≠ health (Healthy, Progressing, Degraded, Suspended, Missing, Unknown) ; santé de l'app = la pire.
• Détection toutes les 3 min (120 s + 60 s), webhook Azure DevOps possible ; auto-sync une fois par commit.
• prune et selfHeal désactivés par défaut ; rollback CLI impossible en auto-sync → git revert.
• Sync waves (0 par défaut, 2 s entre vagues), hooks PreSync / Sync / PostSync / SyncFail.
• Extension Microsoft.ArgoCD : GA sur AKS, préversion sur Arc et dans le portail, HA = 4 nodes.
