01 · Comprendre AKS : Kubernetes et l'architecture du service

Version : 1.1 · Date : 2026-10-21 · Parcours AKS, niveau architecte (entretiens)

En une phrase : Kubernetes est un moteur de réconciliation (on lui décrit l'état voulu, il le fait exister et le maintient), et AKS est ce moteur avec son control plane opéré par Microsoft : toi, tu gardes les nodes, le réseau, l'identité et tes charges de travail.

La sécurité d'AKS vue « examen » est aussi traitée dans le cours SC-500 : 09-services-applicatifs.

1. Pourquoi des conteneurs, et pourquoi un orchestrateur#

Un conteneur embarque une application et ses dépendances dans une image immuable ; il partage le noyau de l'hôte (pas d'OS invité comme une VM), démarre en secondes et se comporte pareil partout. Le problème arrive avec le nombre : 200 conteneurs sur 20 machines, qui doivent redémarrer quand ils tombent, se répartir la charge, se trouver entre eux, monter en version sans coupure. C'est le rôle de l'orchestrateur.

Phrase d'entretien : « Kubernetes n'exécute pas des commandes, il converge vers un état déclaré. Tout le reste (auto-réparation, scaling, déploiements) découle de cette boucle de réconciliation. »

2. Kubernetes en 15 minutes pour un architecte#

2.1 Le control plane#

2.2 Les nodes#

2.3 Le modèle déclaratif et la boucle de réconciliation#

flowchart LR
    A["Manifeste YAML<br/>état voulu : 3 replicas"] -->|kubectl apply| B["API server"]
    B --> C[("etcd<br/>état voulu stocké")]
    D["Controller"] -->|observe| B
    D --> E{"État réel =<br/>état voulu ?"}
    E -- Oui --> D
    E -- "Non : 2 pods seulement" --> F["Crée le pod manquant<br/>via l'API"]
    F --> D

Ce que donne kubectl apply -f deploy.yaml, de bout en bout :

sequenceDiagram
    actor U as Toi
    participant API as API server
    participant E as etcd
    participant C as Controllers
    participant S as Scheduler
    participant K as kubelet du node
    U->>API: apply Deployment (3 replicas)
    API->>E: enregistre l'objet
    C->>API: crée le ReplicaSet puis 3 Pods (sans node)
    S->>API: affecte chaque Pod à un node
    K->>API: voit un Pod qui lui est affecté
    K->>K: containerd tire l'image, démarre le conteneur
    K->>API: Pod Running, readiness probe OK
    Note over API: le Service ajoute le Pod à ses endpoints

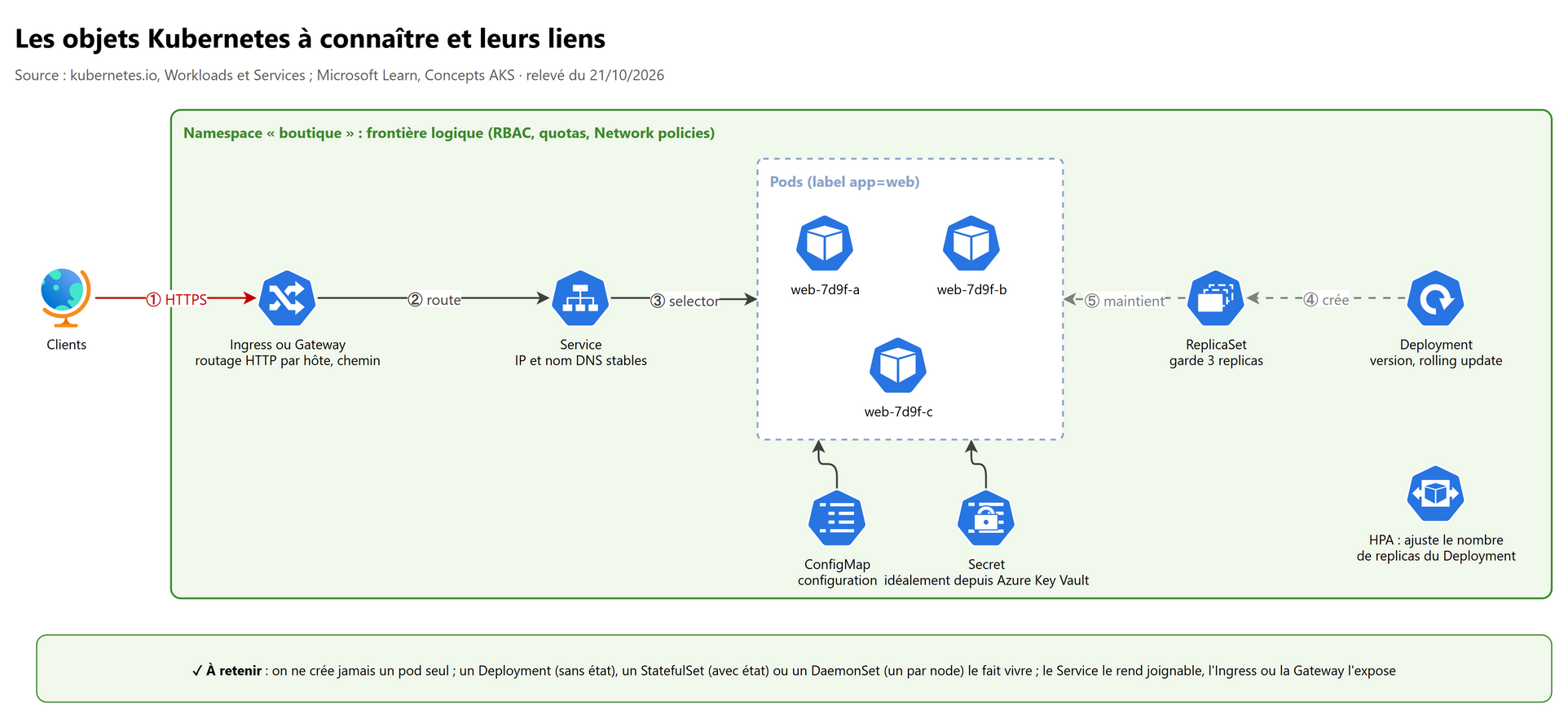

2.4 Les objets à connaître#

Trois mécanismes reviennent partout :

• Labels et selectors : le Service ne connaît pas les pods par leur nom mais par app=web ; c'est ce couplage faible qui permet de remplacer les pods à volonté.
• Requests et limits : la request sert au scheduler (place réservée), la limit plafonne la consommation. Sans requests, le scheduler place à l'aveugle et le cluster autoscaler ne peut pas raisonner.
• Probes : readiness (prêt à recevoir du trafic, sinon retiré du Service), liveness (vivant, sinon redémarré), startup (laisse le temps de démarrer avant les deux autres).

apiVersion: apps/v1
kind: Deployment
metadata:
  name: web
  namespace: boutique
spec:
  replicas: 3
  selector:
    matchLabels: { app: web }          # doit correspondre aux labels du modèle
  template:
    metadata:
      labels: { app: web }
    spec:
      containers:
        - name: web
          image: monacr.azurecr.io/web:1.4.2   # une version précise, jamais « latest »
          ports: [{ containerPort: 8080 }]
          resources:
            requests: { cpu: 250m, memory: 256Mi }   # sert au placement
            limits:   { memory: 512Mi }              # plafond (OOMKill au-delà)
          readinessProbe: { httpGet: { path: /ready, port: 8080 } }
          livenessProbe:  { httpGet: { path: /health, port: 8080 } }
---
apiVersion: v1
kind: Service
metadata:
  name: web
  namespace: boutique
spec:
  selector: { app: web }
  ports: [{ port: 80, targetPort: 8080 }]   # type ClusterIP par défaut : interne au cluster

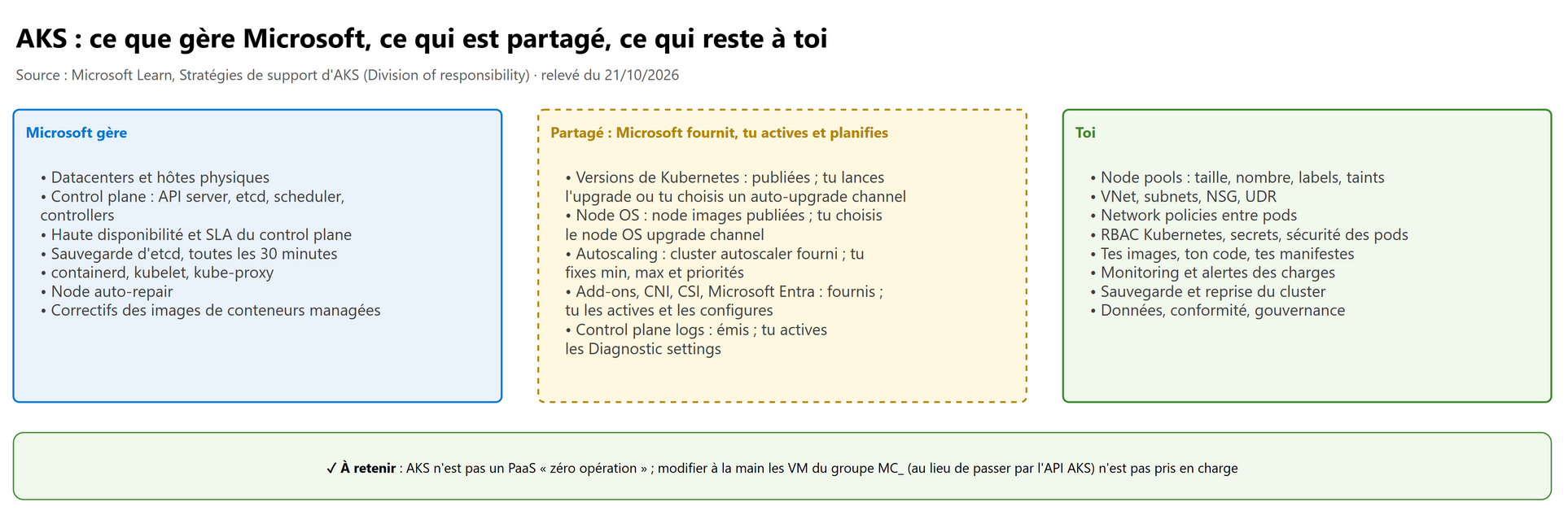

3. Ce qu'AKS gère, et ce qui reste à toi#

AKS est un mélange d'IaaS et de PaaS : le control plane est entièrement opéré par Microsoft (tu ne le vois pas, il vit dans un abonnement Microsoft), mais les nodes sont des VM de ton abonnement dont tu partages la responsabilité.

• Microsoft : control plane (API server, etcd, scheduler, controllers), sa haute disponibilité et son SLA, la sauvegarde d'etcd, containerd, kubelet, kube-proxy, la node auto-repair.
• Partagé : Microsoft publie les versions et les node images, toi tu déclenches les upgrades ou tu choisis un auto-upgrade channel ; idem pour le cluster autoscaler, les add-ons, le CNI, la Microsoft Entra integration, les control plane logs.
• Toi : node pools, VNet, NSG, UDR, Network policies, RBAC Kubernetes, secrets, sécurité des pods, images, manifestes, monitoring des applications, sauvegarde et reprise du cluster, données et conformité.

Piège classique : les VM des nodes apparaissent dans le portail comme des VM ordinaires, dans un groupe MC_…. Les modifier directement (extensions, réseau, scale set) n'est pas pris en charge et ne survit pas à un upgrade. Pour personnaliser un node : un DaemonSet, ou l'API AKS.

4. Anatomie d'un cluster AKS dans Azure#

Créer un cluster crée deux resource groups : le tien, qui contient la ressource Managed Cluster, et le node resource group (MC_<rg>_<cluster>_<région>, renommable à la création) où AKS dépose VMSS, Load Balancer, Public IP, disques, NSG, kubelet identity. Le node resource group lockdown (--nrg-lockdown-restriction-level ReadOnly) y pose une deny assignment : lecture seule pour tout le monde sauf AKS. Il est préconfiguré dans AKS Automatic, optionnel dans AKS Standard (défaut : Unrestricted).

4.1 Les pricing tiers (gestion du cluster)#

Le pricing tier « Standard » n'a rien à voir avec le mode de cluster « AKS Standard ». Dans une région à zones, le control plane est réparti sur plusieurs zones automatiquement, même si tes node pools ne le sont pas.

4.2 AKS Automatic ou AKS Standard#

Réseau par défaut : la page Azure CNI Overlay (la plus à jour) indique qu'un cluster créé sans --network-plugin utilise Azure CNI Overlay ; avec --network-plugin azure sans --network-plugin-mode, AKS garde le mode « node subnet » par compatibilité. La page de comparaison Automatic/Standard cite encore kubenet, qui est retiré le 31 mars 2028.

Réponse d'entretien : « Microsoft recommande AKS Automatic par défaut pour la plupart des charges de production. Je prends AKS Standard quand j'ai besoin d'un contrôle fin : GPU node pools particuliers, réseau très contraint, CNI spécifique, modèle d'exploitation maison. »

4.3 Les node pools#

Un node pool est un groupe de VM de même configuration, porté par défaut par un Virtual Machine Scale Set (AKS sait aussi gérer des pools de VM individuelles).

4.4 Versions et cycle de vie#

Channels automatiques (détail au chapitre 04) :

4.5 Limites utiles#

5. Topologies de référence#

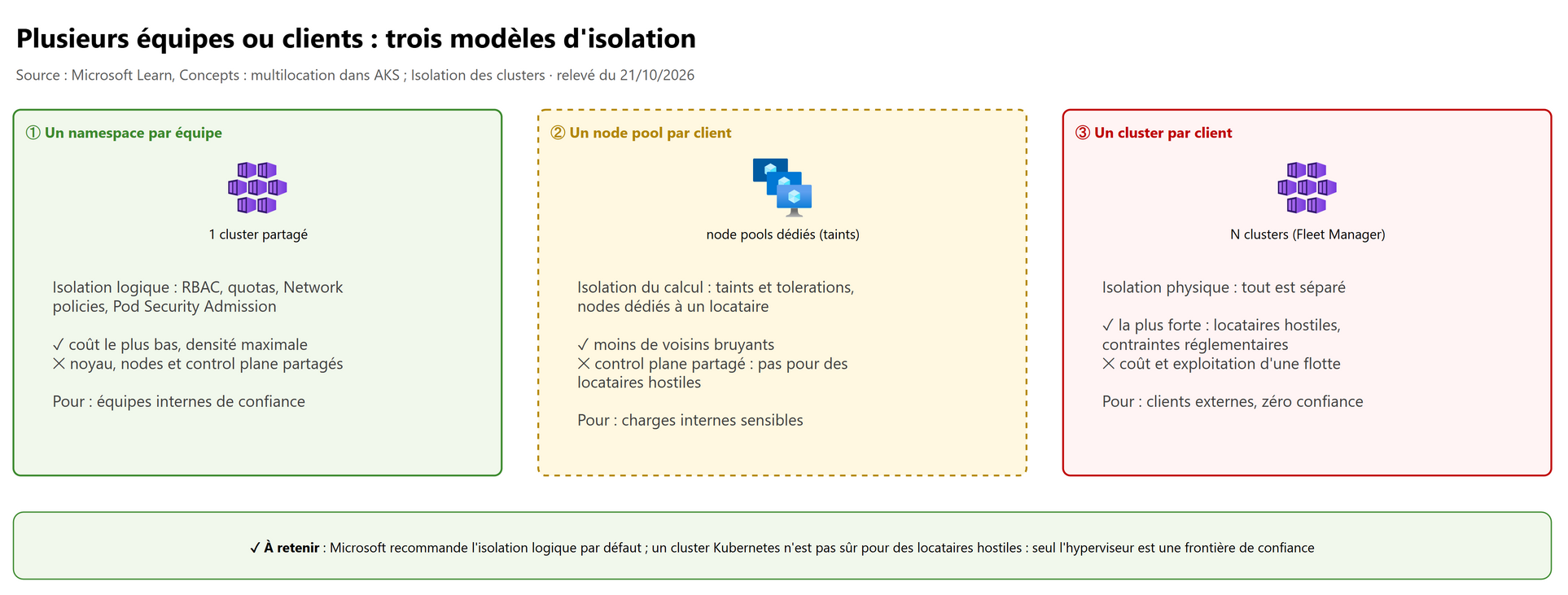

5.1 Combien de clusters ?#

Microsoft recommande l'isolation logique par défaut et de limiter le nombre de clusters ; mais un cluster n'est pas une frontière sûre pour des locataires hostiles (seul l'hyperviseur l'est). En pratique on retrouve souvent : un cluster par environnement (dev, recette, production), des namespaces par application, et des node pools dédiés pour le GPU ou les données sensibles. Le Pod Sandboxing (Kata Containers) ajoute une frontière de calcul par pod, sans isoler le control plane ni le stockage.

5.2 L'architecture AKS baseline#

C'est le point de départ recommandé par Microsoft pour une infrastructure AKS de production :

• Hub-spoke : le hub (équipe réseau) porte l'Azure Firewall, Azure Bastion et la VPN Gateway ; le spoke (équipe application) porte le cluster. Aligné sur les Azure landing zones (séparation des responsabilités, moindre privilège).
• Entrée : Internet → Application Gateway avec WAF (subnet dédié) → internal Load Balancer de l'ingress controller (subnet ingress) → pods. Le certificat TLS vient d'Azure Key Vault.
• Sortie : tout le trafic des nodes part vers l'Azure Firewall par UDR (outboundType: userDefinedRouting), avec uniquement les FQDN requis par AKS autorisés.
• Adressage : Azure CNI Overlay (les pods prennent leurs IP dans un espace séparé du VNet) ; prévoir quand même de la marge dans le subnet des nodes pour les nodes supplémentaires créés pendant les upgrades (surge).
• PaaS en privé : Azure Container Registry et Azure Key Vault derrière des Private Endpoints.
• Administration : API server privé (Private cluster), joint par Azure Bastion.
• Multirégion : la variante multirégion ajoute Azure Front Door devant des clusters actif/actif et Azure Kubernetes Fleet Manager pour orchestrer la flotte.

6. Déployer un premier cluster#

Azure CLI, AKS Automatic (l'option recommandée par Microsoft) :

az group create --name rg-aks-demo --location francecentral
az aks create --resource-group rg-aks-demo --name aks-demo --sku automatic
# le démarrage rapide Microsoft ajoute --enable-hosted-system : system node pools hébergés côté AKS
az aks get-credentials --resource-group rg-aks-demo --name aks-demo
kubectl get nodes        # demande une connexion Microsoft Entra (Azure RBAC for Kubernetes authorization)

Azure CLI, AKS Standard proche de la production :

az aks create \
  --resource-group rg-aks-demo --name aks-std-demo \
  --tier standard \
  --network-plugin azure --network-plugin-mode overlay --network-dataplane cilium \
  --enable-aad --enable-azure-rbac --disable-local-accounts \
  --enable-oidc-issuer --enable-workload-identity \
  --auto-upgrade-channel stable --node-os-upgrade-channel NodeImage \
  --nodepool-name system --node-count 3 --zones 1 2 3 \
  --nrg-lockdown-restriction-level ReadOnly \
  --generate-ssh-keys

Terraform (azurerm 5.10, arguments vérifiés dans la documentation du registre) :

resource "azurerm_kubernetes_cluster" "aks" {
  name                      = "aks-demo-dev"
  location                  = azurerm_resource_group.aks.location
  resource_group_name       = azurerm_resource_group.aks.name
  dns_prefix                = "aks-demo-dev"
  sku_tier                  = "Standard"   # Free, Standard (SLA), Premium (LTS)
  automatic_upgrade_channel = "stable"
  node_os_upgrade_channel   = "NodeImage"
  oidc_issuer_enabled       = true
  workload_identity_enabled = true
  local_account_disabled    = true         # exige la Microsoft Entra integration ci-dessous

  default_node_pool {                      # le system node pool
    name                         = "system"
    vm_size                      = "Standard_D4ds_v5"
    os_sku                       = "AzureLinux"
    zones                        = ["1", "2", "3"]
    auto_scaling_enabled         = true
    min_count                    = 3
    max_count                    = 5
    only_critical_addons_enabled = true    # taint CriticalAddonsOnly
    temporary_name_for_rotation  = "systemtmp"
    upgrade_settings {
      max_surge = "10%"
    }
  }

  node_provisioning_profile {              # bloc marqué Required dans la doc azurerm 5.10
    mode = "Manual"                        # Auto = Node Auto Provisioning (NAP)
  }

  identity {
    type = "SystemAssigned"
  }

  azure_active_directory_role_based_access_control {
    azure_rbac_enabled = true
  }

  network_profile {
    network_plugin      = "azure"
    network_plugin_mode = "overlay"
    network_data_plane  = "cilium"
    network_policy      = "cilium"
    outbound_type       = "loadBalancer"   # userDefinedRouting derrière un Azure Firewall
  }
}

7. Lab (environ 30 minutes, abonnement de test)#

Toutes les commandes sont à lancer par toi, dans un abonnement de test (le cluster coûte tant qu'il tourne).

# 1. Un petit cluster de test (tier Free, 2 nodes)
az group create -n rg-aks-lab -l francecentral
az aks create -g rg-aks-lab -n aks-lab --tier free --node-count 2 --generate-ssh-keys
az aks get-credentials -g rg-aks-lab -n aks-lab

# 2. Observer ce qu'AKS a créé
kubectl get nodes -o wide
kubectl get pods -n kube-system              # CoreDNS, konnectivity, metrics-server…
az aks show -g rg-aks-lab -n aks-lab --query nodeResourceGroup -o tsv
az resource list -g "$(az aks show -g rg-aks-lab -n aks-lab --query nodeResourceGroup -o tsv)" -o table

# 3. Déployer et exposer une application
kubectl create deployment web --image=nginx --replicas=3
kubectl expose deployment web --port=80 --type=LoadBalancer
kubectl get svc web -w                       # attendre l'EXTERNAL-IP : l'Azure Load Balancer vient d'être configuré

# 4. Voir la réconciliation à l'œuvre
kubectl delete pod -l app=web --wait=false
kubectl get pods -l app=web -w               # les pods reviennent seuls
kubectl scale deployment web --replicas=5
kubectl rollout status deployment web

# 5. Nettoyer
az group delete -n rg-aks-lab --yes --no-wait

À observer : la règle et l'IP ajoutées au Load Balancer du groupe MC_ après le expose (c'est le cloud-controller-manager), et le nom des pods recréés (nouveau suffixe, même ReplicaSet).

8. Erreurs d'architecture fréquentes#

9. Questions d'entretien#

1. Explique l'architecture de Kubernetes en deux minutes.

Un control plane (API server, etcd, scheduler, controllers) qui garde l'état voulu et décide, et des nodes (kubelet, kube-proxy ou Cilium, containerd) qui exécutent les pods. Tout passe par l'API ; les controllers comparent en boucle l'état réel à l'état voulu et corrigent. C'est cette réconciliation qui donne l'auto-réparation et le scaling.

2. Que gère Microsoft dans AKS, et que dois-tu gérer ?

Microsoft opère le control plane, son SLA et la sauvegarde d'etcd, ainsi que kubelet et containerd. C'est partagé pour les upgrades (Microsoft publie, je déclenche ou je choisis un channel), les correctifs d'OS des nodes et l'autoscaling. Je garde le réseau, l'identité, les node pools, la sécurité des charges, le monitoring applicatif et la sauvegarde.

3. Pourquoi deux resource groups ?

Le mien contient la ressource AKS ; le node resource group MC_ contient l'infrastructure pilotée par AKS (VMSS, Load Balancer, disques, IP). On ne le modifie jamais à la main ; on peut le verrouiller en lecture seule (node resource group lockdown), ce que fait AKS Automatic par défaut.

4. Free, Standard, Premium : lequel en production ?

Standard au minimum : SLA de 99,95 % de l'API server avec zones, control plane qui monte en charge, jusqu'à 5 000 nodes. Premium si l'organisation ne peut pas suivre le rythme annuel des versions : il apporte le LTS, environ 24 mois par version.

5. AKS Automatic ou Standard ?

Automatic par défaut : managed system node pools, NAP, upgrades automatiques, garde-fous, Microsoft Entra et Workload Identity préconfigurés, pod readiness SLA. Standard quand j'ai besoin de contrôler finement les node pools, le CNI ou les opérations.

6. System node pool et user node pool ?

Le system node pool héberge les composants critiques (CoreDNS, metrics-server) : Linux, 2 nodes minimum (3 recommandés), taint CriticalAddonsOnly. Les applications vont sur des user node pools, un par profil (général, GPU, Spot, Windows).

7. Deployment, StatefulSet ou DaemonSet ?

Deployment pour le sans état, avec rolling updates. StatefulSet quand chaque replica a une identité et un stockage stables (base de données). DaemonSet pour un agent sur chaque node (logs, sécurité).

8. Comment AKS gère-t-il les versions ? Que se passe-t-il si on ne met pas à niveau ?

Trois mineures supportées (N-2), environ un an chacune ; on ne saute pas de mineure. En N-3 on passe en platform support, et après 60 jours de grâce AKS fait l'upgrade d'office, sans respecter la maintenance window. D'où un channel stable avec une maintenance window, et des tests sur un cluster canari en rapid.

9. Un ou plusieurs clusters pour 10 équipes ?

Par défaut un cluster partagé par environnement, une isolation par namespace (RBAC Microsoft Entra, quotas, Network policies), et des node pools dédiés pour les besoins particuliers. Un cluster séparé seulement pour une vraie frontière de confiance (client externe, données réglementées), car un cluster n'isole pas des locataires hostiles.

10. Décris une architecture AKS de production.

L'AKS baseline : hub-spoke ; entrée par Application Gateway WAF puis internal Load Balancer ; sortie forcée par l'Azure Firewall (UDR, FQDN autorisés) ; Azure CNI Overlay ; API server privé joint par Azure Bastion ; Azure Container Registry et Azure Key Vault en Private Endpoints ; Microsoft Entra, Azure RBAC et Workload Identity ; node pools en zones ; channel stable ; Azure Monitor avec managed Prometheus.

10. Fiche à retenir#

• Kubernetes = état voulu + boucle de réconciliation ; tout passe par l'API server.
• Control plane : apiserver, etcd, scheduler, controller-manager, cloud-controller-manager ; node : kubelet, kube-proxy ou Cilium, containerd.
• Deployment (sans état), StatefulSet (identité stable), DaemonSet (un par node), Job/CronJob ; Service par label selector ; Ingress ou Gateway API pour HTTP.
• Requests pour placer, limits pour plafonner ; readiness, liveness, startup probes.
• Microsoft opère le control plane ; upgrades et correctifs de nodes sont partagés ; réseau, identité, charges, sauvegarde sont à toi.
• Deux resource groups ; ne jamais modifier MC_ ; node resource group lockdown ReadOnly (d'office en Automatic).
• Free (sans SLA, 1 000 nodes) · Standard (99,95 % avec zones, 5 000 nodes) · Premium (+ LTS, environ 24 mois).
• AKS Automatic recommandé par défaut ; Standard pour le contrôle fin ; réseau par défaut sans --network-plugin : Azure CNI Overlay.
• System node pool : Linux, 2 nodes minimum (3 recommandés), CriticalAddonsOnly ; taille de VM non modifiable après création.
• Spot : sans SLA, jamais en system node pool ; Ephemeral OS disk par défaut quand c'est possible.
• Versions : N-2, environ 12 mois, pas de saut de mineure, N-3 puis upgrade imposé ; channel stable + NodeImage.
• Isolation logique par défaut ; cluster dédié pour les locataires hostiles.
• AKS baseline : hub-spoke, WAF en entrée, Azure Firewall en sortie, CNI Overlay, PaaS en Private Endpoints.

Références#

Toutes lues le 21/10/2026 :

• Concepts clés d'AKS
• Qu'est-ce qu'AKS Automatic ? (comparaison Automatic et Standard)
• Configurer Azure CNI Overlay (plugin réseau par défaut)
• Niveaux tarifaires de gestion des clusters AKS
• Stratégies de support d'AKS (répartition des responsabilités)
• Versions de Kubernetes prises en charge dans AKS
• Support à long terme (LTS) d'AKS
• Mise à niveau automatique d'un cluster AKS
• Mise à niveau automatique des images OS des nœuds
• Gérer les pools de nœuds système
• Ajouter un pool de nœuds Spot
• Options de stockage dans AKS (disques OS éphémères)
• Verrouillage du groupe de ressources de nœuds
• Quotas, restrictions de taille de VM et disponibilité régionale d'AKS
• Bonnes pratiques d'isolation des clusters
• Concepts : multilocation dans AKS
• Bonnes pratiques de fiabilité des déploiements et des clusters
• Architecture de base pour un cluster AKS
• AKS baseline multirégion
• Démarrage rapide : créer un cluster AKS Automatic
• Terraform azurerm_kubernetes_cluster (registre, azurerm 5.10)
• Kubernetes : composants du cluster · Workloads · Services
