02 · Le réseau AKS de A à Z

Version : 1.0 · Date : 2026-10-21

En une phrase : dans AKS, le VNet ne voit que des nodes et des services Azure ; les pods vivent dans un CIDR à part (overlay) ou dans un subnet du VNet (plat), les Services leur donnent un nom et une IP stables, le trafic entre par un Load Balancer ou une passerelle L7 (Gateway API), sort par un outboundType choisi, et l'API server est public filtré, privé ou intégré au VNet.

Ce chapitre suppose acquis le réseau Azure (VNet, peering, NSG, UDR, Private Link, Private DNS zone, Azure Firewall : voir ../SC-500/06-reseau.md). Il ne traite que ce qui est propre à Kubernetes et à AKS. Les composants du cluster sont dans 01-architecture.md, l'identité et la sécurité dans 03-identite-securite.md.

Sommaire#

1. Le modèle réseau Kubernetes
2. Les modèles CNI d'AKS : d'où viennent les IP des pods
3. Planifier les adresses
4. Faire entrer le trafic
5. Faire sortir le trafic
6. Atteindre l'API server
7. Network policies
8. Service mesh Istio
9. L'architecture de référence
10. Terraform : le bloc network_profile
11. Dépanner et pièges de production
12. Lab
13. Questions d'entretien
14. Fiche à retenir

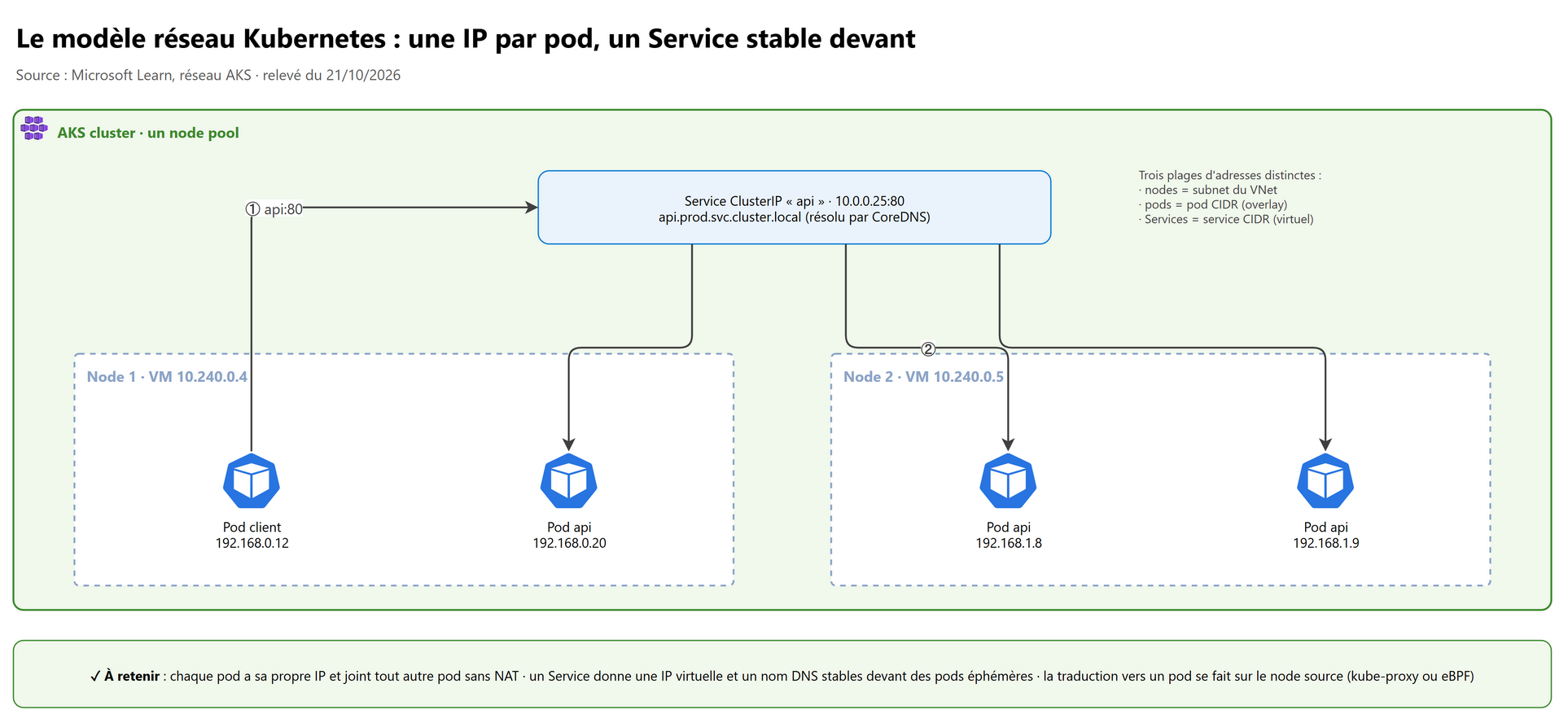

1. Le modèle réseau Kubernetes#

1.1 Les règles du jeu#

Kubernetes impose un modèle simple, que tout plug-in réseau (CNI, Container Networking Interface) doit respecter :

Un cluster AKS manipule donc trois plages d'adresses à ne jamais confondre :

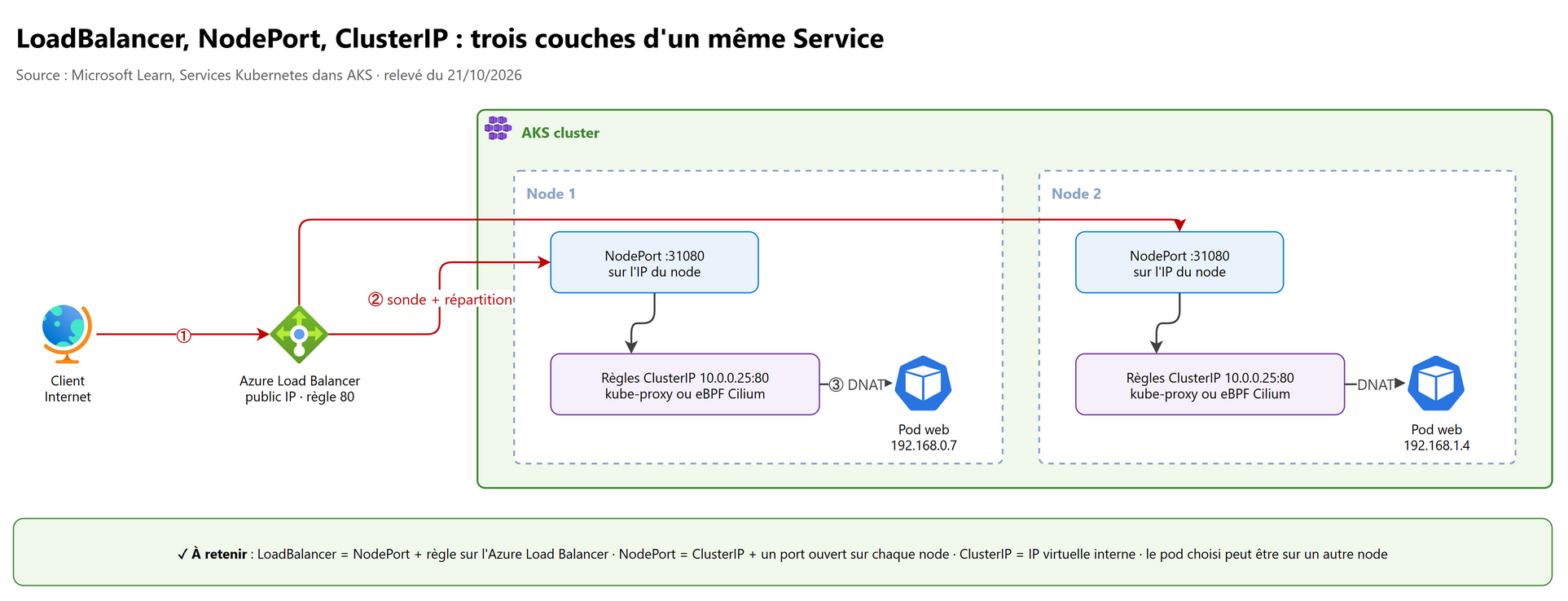

1.2 Les Services#

Un Service regroupe des pods par labels (sélecteur) et leur donne une IP et un nom DNS stables. Les types :

Qui traduit l'IP du Service en IP de pod ? Le node source, avant que le paquet ne parte :

• avec le plan de données Azure iptables : kube-proxy programme des règles sur chaque node ;
• avec Azure CNI powered by Cilium : des programmes eBPF remplacent kube-proxy (les clusters Cilium n'utilisent pas kube-proxy).

En entretien : « Un ClusterIP ne répond pas au ping » est normal : ce n'est pas une interface, juste une règle de traduction (DNAT) sur les nodes.

Exposer un service en interne au VNet (annotation officielle) ; Microsoft recommande les annotations plutôt que le champ loadBalancerIP, déprécié en amont :

apiVersion: v1
kind: Service
metadata:
  name: api-interne
  annotations:
    service.beta.kubernetes.io/azure-load-balancer-internal: "true"
    service.beta.kubernetes.io/azure-load-balancer-internal-subnet: "snet-ilb"   # subnet du même VNet que le cluster
spec:
  type: LoadBalancer
  selector:
    app: api
  ports:
    - port: 80
      targetPort: 8080

Pour limiter les sources d'un Service LoadBalancer, utiliser spec.loadBalancerSourceRanges : il s'applique avant la réécriture des adresses, alors qu'une Network policy peut ne pas voir l'IP d'origine.

1.3 Le DNS du cluster#

CoreDNS (Service kube-dns dans kube-system) résout les noms internes. Le nom complet d'un Service est <service>.<namespace>.svc.cluster.local ; dans le même namespace, api suffit.

sequenceDiagram
    participant P as Pod client (namespace prod)
    participant L as LocalDNS (si activé, sur le node)
    participant C as CoreDNS (kube-system)
    participant A as Azure DNS 168.63.129.16
    P->>L: api ?
    L->>C: api.prod.svc.cluster.local
    C-->>P: 10.0.0.25 (IP du Service)
    P->>L: monkv.vault.azure.net ?
    L->>C: nom hors cluster
    C->>A: transfert (ou DNS personnalisé du VNet)
    A-->>P: IP privée si Private DNS zone liée, sinon publique

• LocalDNS : un proxy DNS sur chaque node qui résout localement, réduit la latence et soulage la table conntrack. Préconfiguré dans AKS Automatic, optionnel par node pool dans AKS Standard ; l'activer réimage les nodes du pool. Avec Cilium, autoriser la sortie vers 169.254.10.0/24 sur UDP et TCP 53 dans les Network policies.
• Toujours autoriser le DNS en UDP et en TCP 53 (NSG, pare-feu, DNS personnalisé) : un client repasse en TCP quand la réponse UDP est tronquée.
• La configuration de CoreDNS se personnalise par ConfigMap (domaines internes, redirecteurs) : voir Customize CoreDNS dans les références.

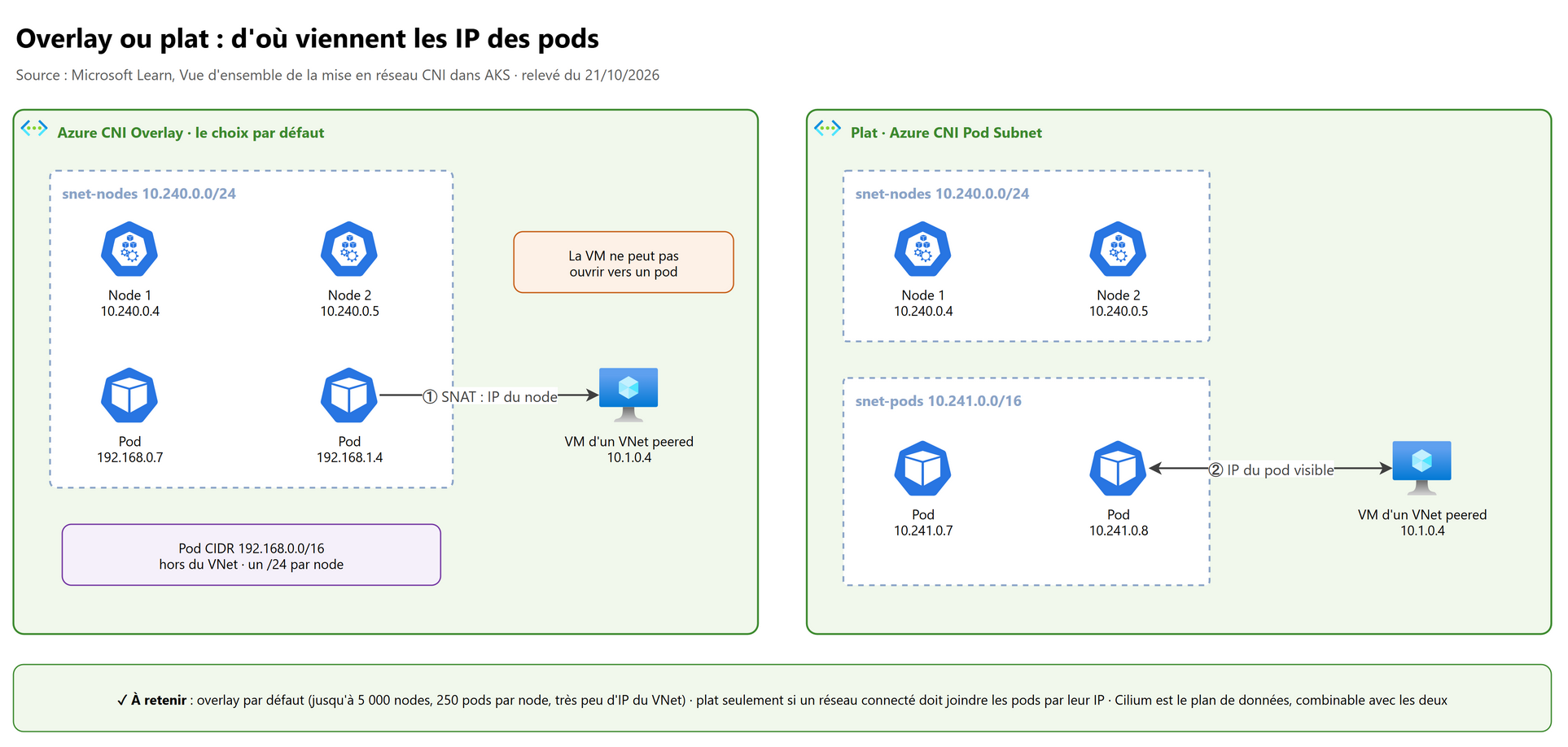

2. Les modèles CNI d'AKS : d'où viennent les IP des pods#

Choisir le réseau des pods, c'est faire deux choix indépendants :

1. la gestion des adresses (IPAM) : overlay ou plat ;
2. le plan de données (routage, application des politiques) : Azure iptables, Cilium ou BYO CNI.

2.1 Azure CNI Overlay : le choix par défaut#

• Seuls les nodes prennent des IP du VNet. Les pods prennent leurs IP dans un pod CIDR privé fourni à la création.
• Chaque node reçoit un bloc /24 de ce CIDR (taille fixe) : jusqu'à 250 pods par node (défaut 250, minimum 10 ; 110 recommandés pour Windows Server).
• Un domaine de routage distinct dans la pile réseau Azure porte le pod CIDR : pas d'encapsulation, pas d'UDR à gérer, performances équivalentes aux VM.
• Le trafic qui sort du pod CIDR (VNet appairé, local, Internet) est SNATé vers l'IP du node. En retour, personne hors du cluster ne peut ouvrir une connexion vers un pod : on passe par un Service ou une passerelle.
• Échelle : jusqu'à 5 000 nodes et 200 000 pods par cluster (limites indépendantes).
• Le même pod CIDR peut être réutilisé par plusieurs clusters indépendants, à condition de ne chevaucher aucun réseau connecté (sinon le trafic vers cet hôte part dans l'overlay et est perdu).
• Sur un cluster Linux uniquement, on peut étendre le pod CIDR vers un sur-ensemble contigu ; jamais le réduire ni le remplacer.

2.2 Le modèle plat : Azure CNI Pod Subnet#

Les pods prennent des IP du VNet, dans un subnet séparé de celui des nodes. Les réseaux connectés joignent les pods directement par leur IP, et l'IP du pod est préservée à travers les VNet connectés. Deux modes :

Atout du pod subnet : on peut appliquer au subnet des pods des règles différentes de celui des nodes (NSG, NAT Gateway pour fixer l'IP source d'un pool, Internet pour les pods mais pas pour les nodes).

Azure CNI Node Subnet (nodes et pods dans le même subnet) est hérité : à garder seulement si l'on veut un VNet géré par AKS.

kubenet est retiré le 31 mars 2028 (400 nodes maximum, UDR à gérer) : migrer vers Azure CNI Overlay.

2.3 Le plan de données : Cilium#

Azure CNI powered by Cilium combine l'IPAM d'Azure CNI (overlay, pod subnet ou node subnet) et le plan de données eBPF de Cilium. C'est la configuration par défaut d'AKS Automatic (Azure CNI Overlay + Cilium, avec LocalDNS, managed NAT Gateway et Application routing add-on).

• Routage des Services en eBPF, sans kube-proxy ; application des Network policies intégrée (pas de moteur séparé).
• Linux uniquement (Windows : Calico).
• Limites à connaître : une règle ipBlock ne peut pas sélectionner les IP des pods ni des nodes (utiliser podSelector / namespaceSelector) ; les pods hostNetwork: true ne sont pas soumis aux politiques ; 65 535 identités Cilium au maximum.

Advanced Container Networking Services (ACNS), payant, s'ajoute à Cilium :

BYO CNI : aucun CNI installé par AKS, on apporte le sien ; Microsoft ne prend pas en charge les problèmes liés au CNI.

2.4 Quoi choisir#

flowchart TD
    A[Nouveau cluster] --> B{"Un réseau connecté doit-il<br/>joindre les pods par leur IP ?"}
    B -- Non --> C["Azure CNI Overlay<br/>(recommandation générale)"]
    B -- Oui --> D{"Plus de ~65 000 pods<br/>ou forte rotation de pods ?"}
    D -- Non --> E[Pod Subnet · dynamic IP allocation]
    D -- Oui --> F[Pod Subnet · static block allocation]
    C --> G{Nodes Windows ?}
    E --> G
    F --> G
    G -- Non --> H["Plan de données Cilium<br/>+ ACNS si FQDN, L7, observabilité"]
    G -- Oui --> I["Plan de données Azure iptables<br/>+ Calico pour les Network policies"]

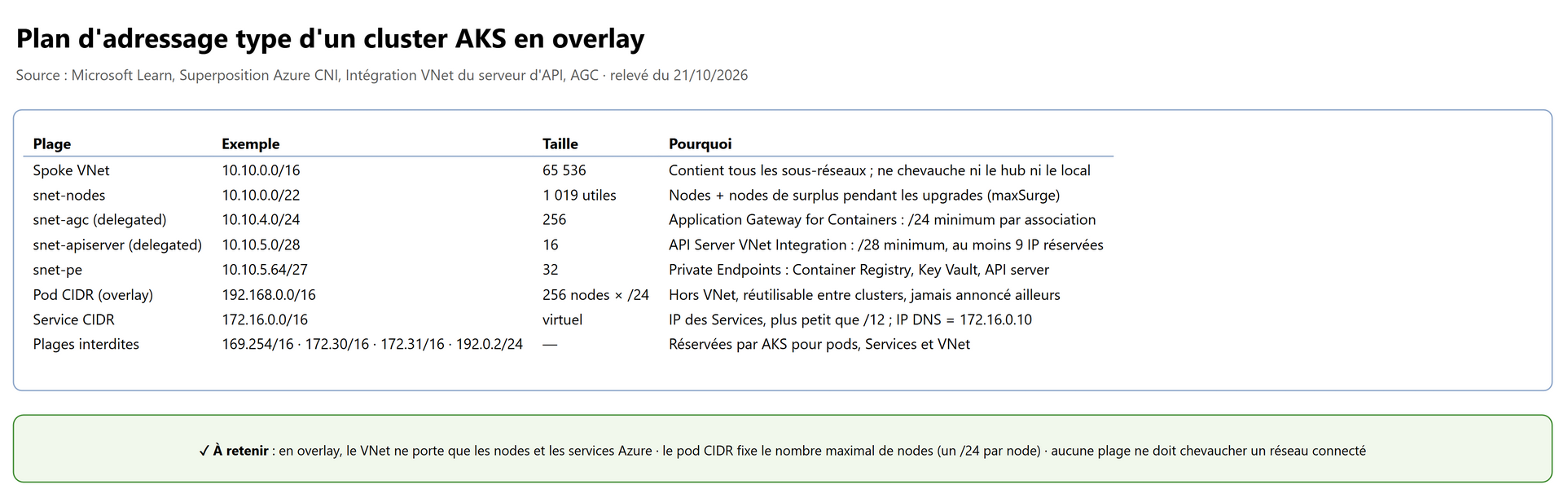

3. Planifier les adresses#

Les règles qui font échouer un déploiement :

• Plages réservées par AKS (pods, Services, VNet du cluster) : 169.254.0.0/16, 192.0.2.0/24, 172.30.0.0/16, 172.31.0.0/16. Un pod CIDR 172.16.0.0/12 est refusé (il contient 172.30 et 172.31).
• Service CIDR plus petit que /12, sans chevauchement avec le pod CIDR, les subnets, les VNet appairés et le local. L'IP du DNS (--dns-service-ip) est dans le Service CIDR, jamais la première (réservée à kubernetes.default). Depuis Kubernetes 1.33, la ressource ServiceCIDR permet d'étendre la plage après coup.
• Pod CIDR en RFC 1918 ou RFC 6598 (100.64.0.0/10) : une plage publique n'est pas prise en charge.
• Node subnet dimensionné pour le maximum de nodes plus les nodes de surplus des mises à niveau (maxSurge) et du cluster autoscaler ; il ne peut pas être délégué.
• En overlay, le pod CIDR fixe le nombre maximal de nodes : un /16 donne 256 blocs /24, donc 256 nodes.
• BYO VNet : l'identité du cluster a besoin de Network Contributor sur le subnet (ou d'un rôle personnalisé avec Microsoft.Network/virtualNetworks/subnets/join/action et Microsoft.Authorization/roleAssignments/write, plus subnets/read si l'on définit ses propres subnets).
• NSG : AKS n'en pose pas sur un subnet fourni par le client et ne modifie pas ceux qui y sont. Si le NSG contient des refus, autoriser au minimum : node CIDR ↔ node CIDR, node CIDR → pod CIDR, pod CIDR ↔ pod CIDR (tous ports et protocoles ; le trafic overlay n'étant pas encapsulé, les règles du NSG s'y appliquent). Bloquer le trafic interne au subnet par NSG ou pare-feu n'est pas pris en charge : c'est le rôle des Network policies.

4. Faire entrer le trafic#

4.1 L4 ou L7#

• Service LoadBalancer : L4, une règle sur l'Azure Load Balancer par port. Simple, mais aucun routage par URL, nom d'hôte ou en-tête.
• Contrôleur d'entrée / passerelle : L7 (HTTP, HTTPS, gRPC), terminaison TLS, routage par chemin et par hôte, fractionnement du trafic. Configuré par l'API Ingress (historique) ou Gateway API (successeur).

Gateway API est le standard d'avenir retenu par AKS. Elle est orientée rôles : l'équipe plateforme possède la GatewayClass et la Gateway (écoutes, certificats, IP) ; les équipes applicatives possèdent leurs HTTPRoute dans leur namespace. Ingress mélangeait les deux dans un seul objet et dépendait d'annotations propres à chaque contrôleur.

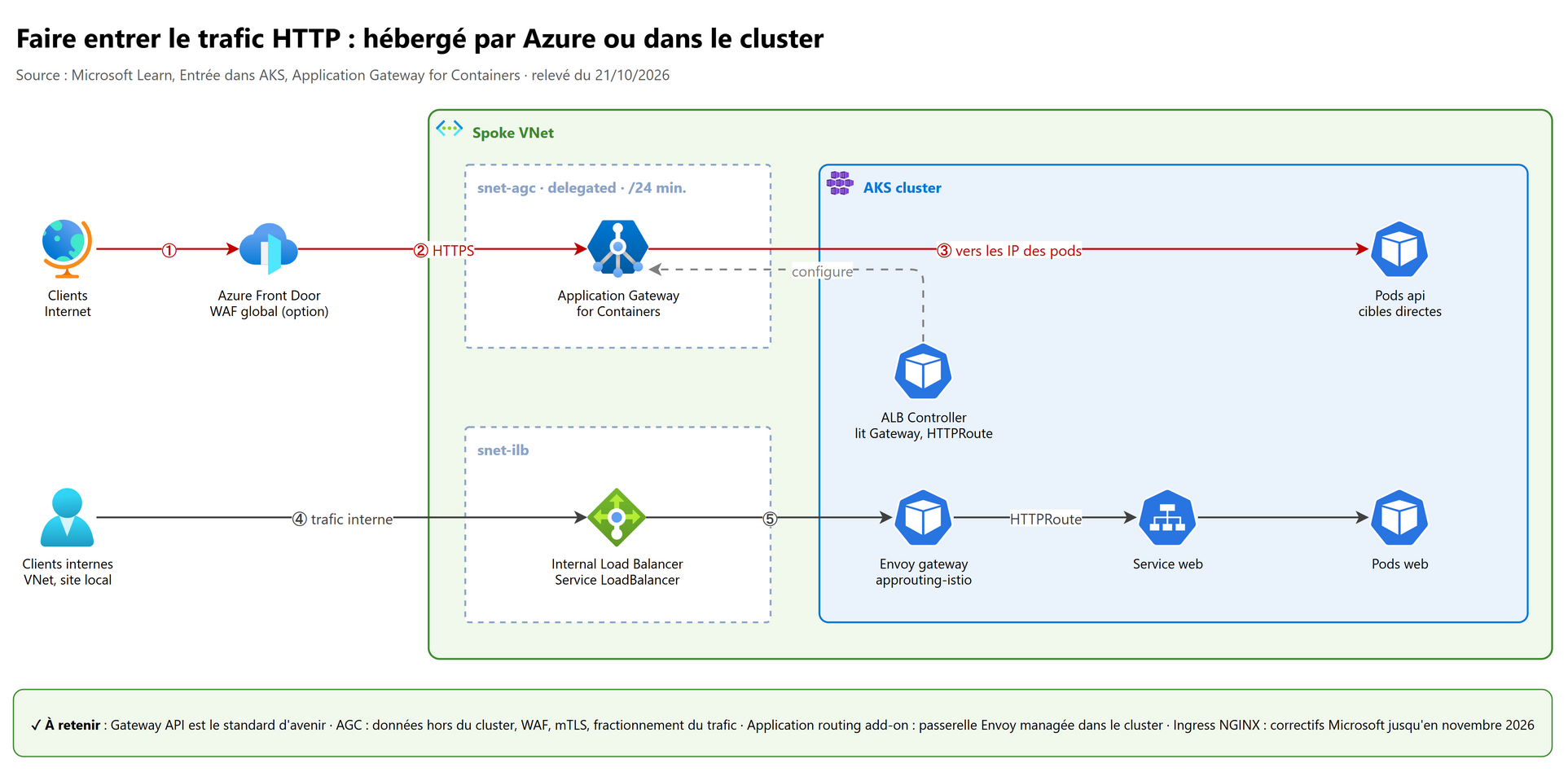

4.2 Les options d'entrée dans AKS#

Changement majeur 2026 : le projet communautaire Ingress NGINX est retiré (maintenance arrêtée en mars 2026). Microsoft fournit les correctifs de sécurité critiques du NGINX de l'Application routing add-on jusqu'en novembre 2026. Migrer vers la Gateway API.

Points d'architecture d'AGC :

• ressources : l'Application Gateway for Containers (parent), ses frontends (point d'entrée, un FQDN unique à cibler par un CNAME ; pas d'IP statique ; les IP privées de frontend ne sont pas encore prises en charge) et son association (lien 1:1 avec un subnet) ;
• subnet d'association délégué à Microsoft.ServiceNetworking/trafficControllers, au moins /24 (256 adresses par déploiement), une association par AGC aujourd'hui ;
• l'ALB Controller (deux pods) utilise une user-assigned managed identity avec le rôle AppGw for Containers Configuration Manager et Network Contributor sur le subnet ; l'AKS add-on crée tout cela (et le subnet aks-appgateway) à ta place ;
• AGC envoie directement vers les IP des pods : ni NodePort ni saut supplémentaire.

Istio et Gateway API : l'entrée par la Gateway API est prise en charge par l'Istio-based service mesh add-on à partir de la révision asm-1-26, avec la Managed Gateway API activée (page dédiée, la plus à jour ; la page de présentation d'Istio cite encore l'ancienne limite). Restent non pris en charge : la Gateway API pour le trafic est-ouest du mesh (GAMMA), la sortie autrement qu'en déploiement manuel, et la cohabitation avec l'implémentation Gateway API de l'Application routing add-on.

Exemple Gateway API avec l'Application routing add-on :

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: web
  namespace: infra
spec:
  gatewayClassName: approuting-istio      # GatewayClass installée par l'Application routing add-on
  listeners:
    - name: http
      protocol: HTTP
      port: 80
      allowedRoutes:
        namespaces:
          from: All                       # les équipes applicatives attachent leurs routes
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: api
  namespace: prod
spec:
  parentRefs:
    - name: web
      namespace: infra
  rules:
    - matches:
        - path: { type: PathPrefix, value: /api }
      backendRefs:
        - name: api                       # Service ClusterIP
          port: 80

sequenceDiagram
    actor U as Client
    participant D as Azure DNS / Front Door
    participant G as Gateway (AGC ou Envoy)
    participant S as Service api
    participant P as Pod api
    U->>D: GET shop.contoso.com/api
    D-->>U: FQDN du frontend AGC (ou IP du LB)
    U->>G: TLS (terminé ici, ou de bout en bout)
    G->>G: HTTPRoute /api vers le Service api, port 80
    G->>P: requête vers l'IP d'un pod prêt (AGC) ou via le Service
    P-->>U: réponse

Préserver l'IP du client : derrière un contrôleur d'entrée, l'IP source d'origine arrive dans l'en-tête X-Forwarded-For si la préservation est activée ; elle est alors incompatible avec le TLS passthrough sur ce contrôleur.

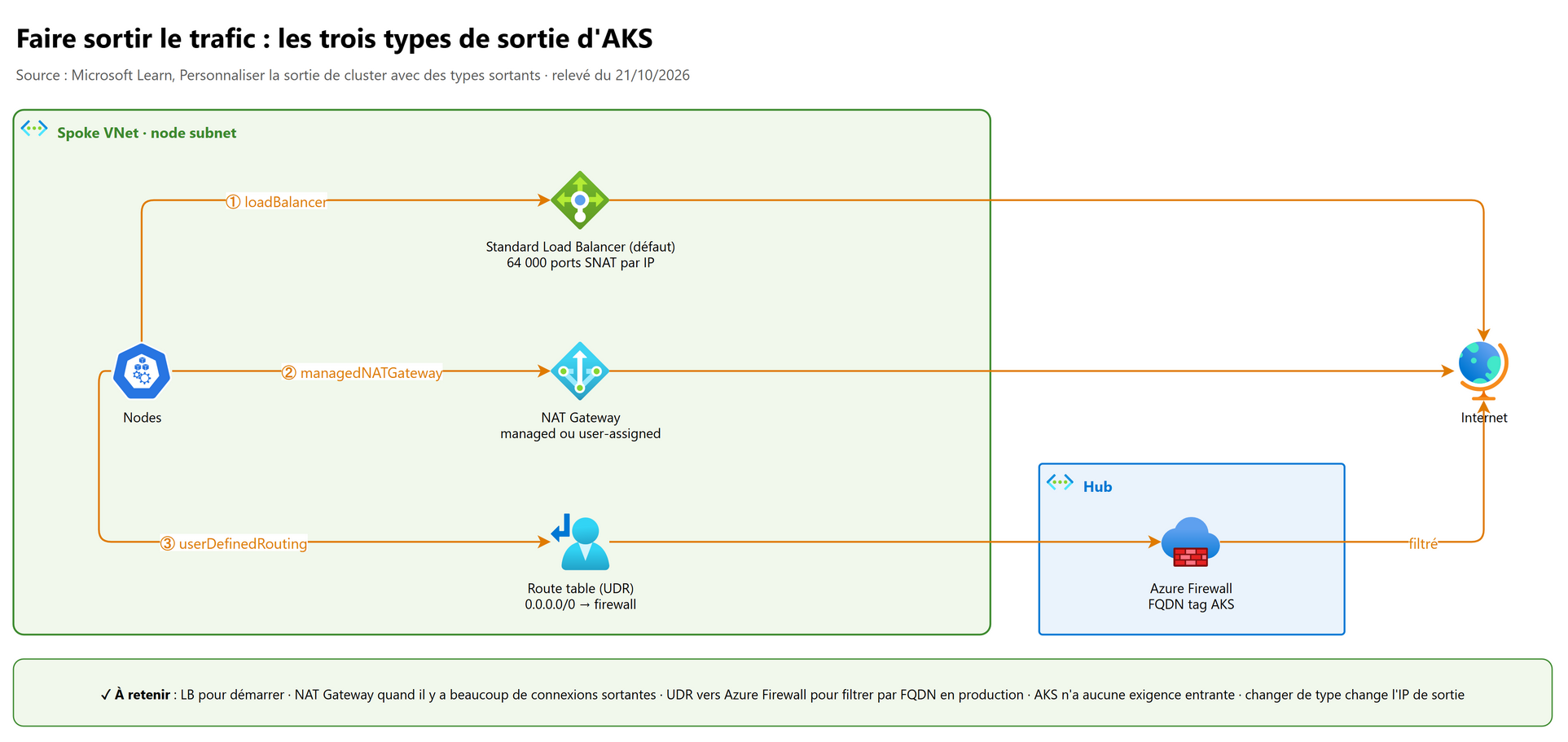

5. Faire sortir le trafic#

AKS a des dépendances sortantes (API server, Microsoft Container Registry, Entra ID, paquets) mais aucune exigence entrante. Le chemin de sortie se choisit avec outboundType (prérequis : VMSS et Standard Load Balancer) :

Points clés :

• Le type de sortie se modifie après création, mais cela change l'IP de sortie et coupe les connexions : mettre à jour les pare-feu distants et les authorized IP ranges de l'API server.
• Sur un cluster non privé, le trafic vers l'API server passe par ce chemin de sortie : un cluster privé ou l'API Server VNet Integration l'évite.
• Fin de l'accès sortant par défaut des VM (31 mars 2026) : les nouveaux clusters à VNet géré par AKS ont des subnets privés (defaultOutboundAccess = false) ; sans effet sur les chemins gérés par AKS ni sur les VNet BYO.

5.1 L'épuisement des ports SNAT#

Avec loadBalancer, toutes les connexions sortantes partagent les ports SNAT de l'IP publique : 64 000 ports par IP, répartis entre les nodes (1 024 par node jusqu'à 50 nodes, moins au-delà : passer de 50 à 51 nodes réduit les ports de tous les nodes et peut couper des connexions). Formule de dimensionnement :

64 000 / ports par node × nombre d'IP de sortie = nombre maximal de nodes (ports en multiple de 8, compter maxSurge et le maxCount de l'autoscaler).

# 2 IP de sortie, 4 000 ports par node : 64 000 / 4 000 × 2 = 32 nodes au maximum
az aks update --resource-group rg-aks-prd --name aks-prd \
  --load-balancer-managed-outbound-ip-count 2 \
  --load-balancer-outbound-ports 4000

Fixer une valeur explicite plutôt que l'allocation automatique (AllocatedOutboundPorts = 0), réutiliser les connexions dans le code, raccourcir le délai d'inactivité (30 minutes par défaut) si besoin, ou passer à une NAT Gateway. Derrière un Azure Firewall, c'est le nombre d'IP publiques du pare-feu qui borne les connexions : prévoir plusieurs IP, ou une NAT Gateway sur l'AzureFirewallSubnet.

5.2 Verrouiller la sortie#

Les dépendances d'AKS sont des FQDN sans IP fixes : un NSG ne suffit pas, il faut un pare-feu capable de filtrer par nom.

• Sur Azure Firewall, la FQDN tag AzureKubernetesService regroupe ces règles. Les applications hors kube-system qui parlent à l'API server ont besoin en plus d'une règle réseau TCP 443 vers l'IP de l'API server.
• Les add-ons (Monitor, Defender, Key Vault CSI, Istio…) ont leurs propres FQDN : voir la page Outbound network and FQDN rules.
• Container Registry : activer les dedicated data endpoints (<registry>.<region>.data.azurecr.io), sinon le téléchargement des couches passe par *.blob.core.windows.net et il faudrait autoriser tout le stockage Azure.
• Le plus strict : le network isolated cluster, qui tire ses images système d'un Container Registry privé (cache de MAR) et démarre sans aucune sortie Internet.

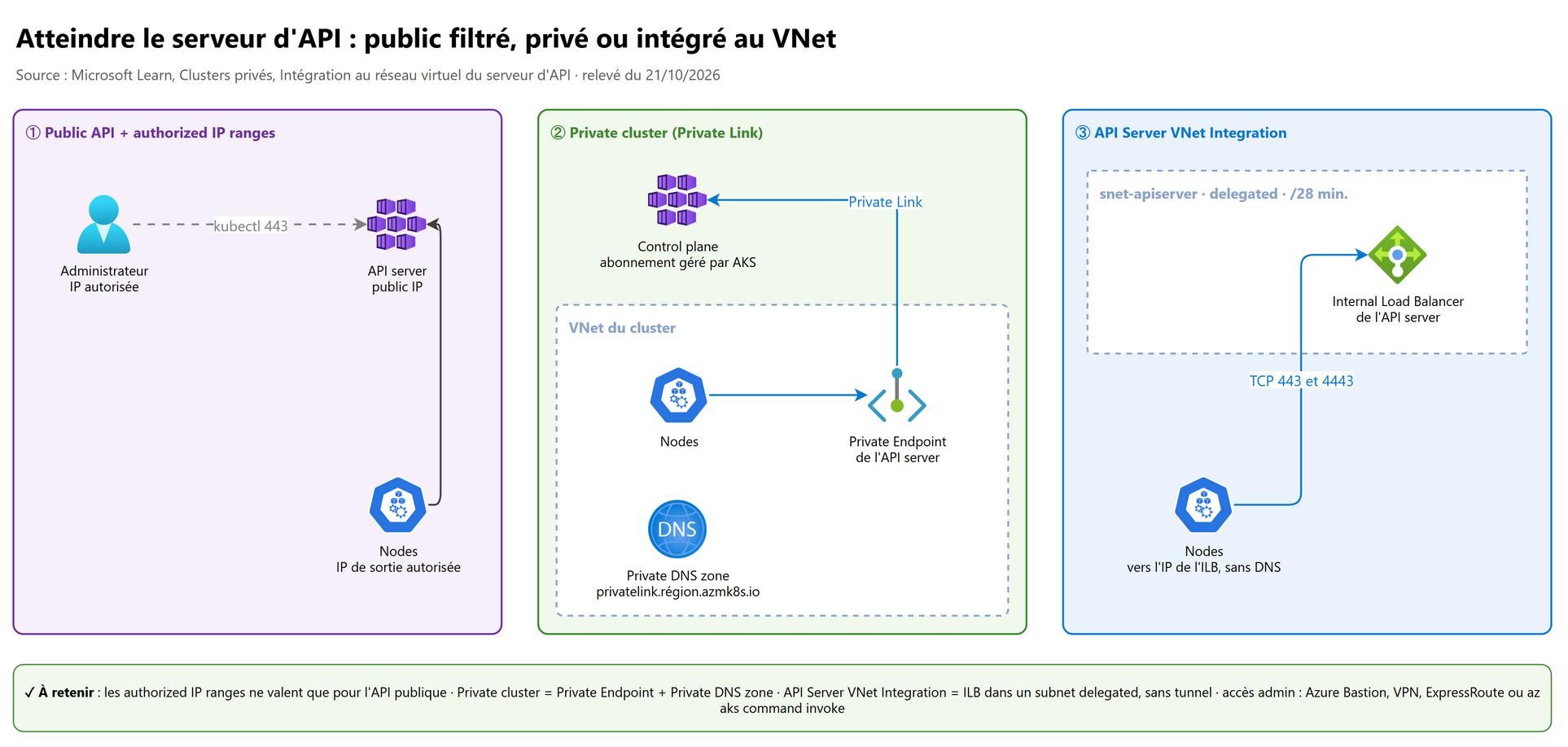

6. Atteindre l'API server#

Le control plane (API server, etcd…) vit dans un abonnement géré par AKS. Trois façons de l'exposer :

Le DNS du private cluster (--private-dns-zone) :

• Par défaut, un private cluster garde un FQDN public (nom DNS seulement, pas d'accès public) ; --disable-public-fqdn le supprime. none combiné à --disable-public-fqdn n'est pas pris en charge.
• Hub-spoke avec DNS personnalisé : le DNS du hub doit transférer la zone vers 168.63.129.16 (redirecteur conditionnel) ou passer par un Azure DNS Private Resolver dans un VNet lié à la zone.
• Administrer un private cluster : jumpbox ou Azure Bastion dans un réseau connecté, VPN/ExpressRoute, Cloud Shell injecté dans le VNet, ou az aks command invoke (la commande passe par l'API Azure, sans accès réseau direct).

# Private cluster avec API Server VNet Integration, sans FQDN public
az aks create --resource-group rg-aks-prd --name aks-prd \
  --network-plugin azure --network-plugin-mode overlay --network-dataplane cilium \
  --vnet-subnet-id <id-snet-nodes> \
  --enable-apiserver-vnet-integration --apiserver-subnet-id <id-snet-apiserver> \
  --enable-private-cluster --disable-public-fqdn \
  --outbound-type userDefinedRouting \
  --assign-identity <id-identite-cluster>

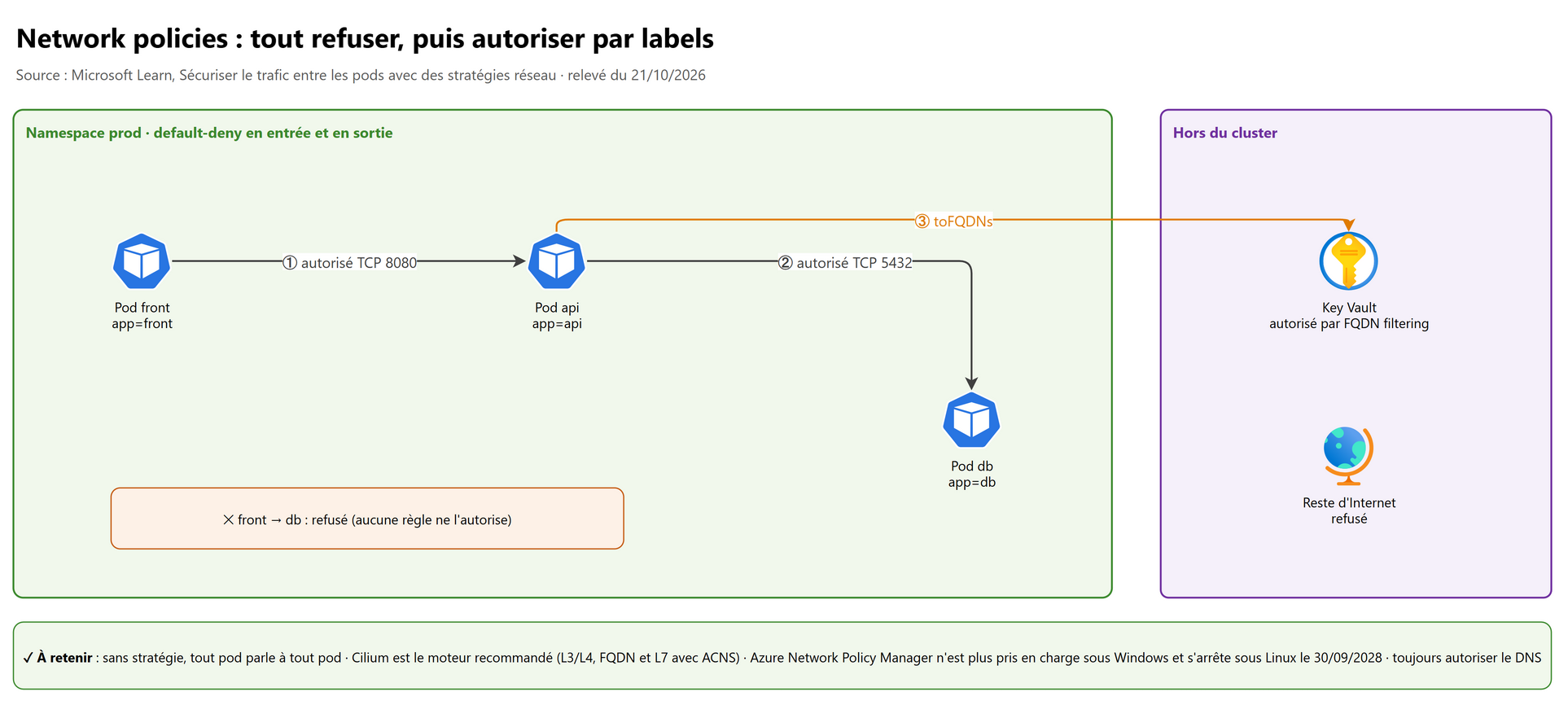

7. Network policies#

Par défaut, tout pod parle à tout pod. Une NetworkPolicy sélectionne des pods par labels et définit ce qu'ils acceptent (ingress) et émettent (egress). Dès qu'un pod est sélectionné par une politique d'un type, tout ce qui n'est pas autorisé pour ce type est refusé.

Le modèle à appliquer dans chaque namespace :

# 1. Tout refuser en entrée et en sortie
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata: { name: default-deny, namespace: prod }
spec:
  podSelector: {}
  policyTypes: [Ingress, Egress]
---
# 2. Autoriser le DNS (sinon plus rien ne fonctionne)
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata: { name: allow-dns, namespace: prod }
spec:
  podSelector: {}
  policyTypes: [Egress]
  egress:
    - to:
        - namespaceSelector: { matchLabels: { kubernetes.io/metadata.name: kube-system } }
          podSelector: { matchLabels: { k8s-app: kube-dns } }
      ports:
        - { protocol: UDP, port: 53 }
        - { protocol: TCP, port: 53 }
---
# 3. Autoriser front → api sur 8080
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata: { name: api-from-front, namespace: prod }
spec:
  podSelector: { matchLabels: { app: api } }
  policyTypes: [Ingress]
  ingress:
    - from:
        - podSelector: { matchLabels: { app: front } }
      ports:
        - { protocol: TCP, port: 8080 }

Avec Cilium et ACNS, filtrer la sortie par nom. La règle dns.matchPattern est obligatoire à côté de toFQDNs : sans elle, Cilium laisse passer le DNS sans l'inspecter, n'apprend pas les IP du domaine et bloque la connexion. Un joker seul * n'est pas accepté, écrire *.vault.azure.net :

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata: { name: api-to-keyvault, namespace: prod }
spec:
  endpointSelector: { matchLabels: { app: api } }
  egress:
    - toEndpoints:
        - matchLabels: { io.kubernetes.pod.namespace: kube-system, k8s-app: kube-dns }
      toPorts:
        - ports: [{ port: "53", protocol: ANY }]
          rules:
            dns: [{ matchPattern: "*.vault.azure.net" }]
    - toFQDNs:
        - matchPattern: "*.vault.azure.net"
      toPorts:
        - ports: [{ port: "443", protocol: TCP }]

Défense en profondeur : les Network policies segmentent dans le cluster ; l'Azure Firewall filtre la sortie du cluster ; les NSG protègent les subnets. Les trois se complètent.

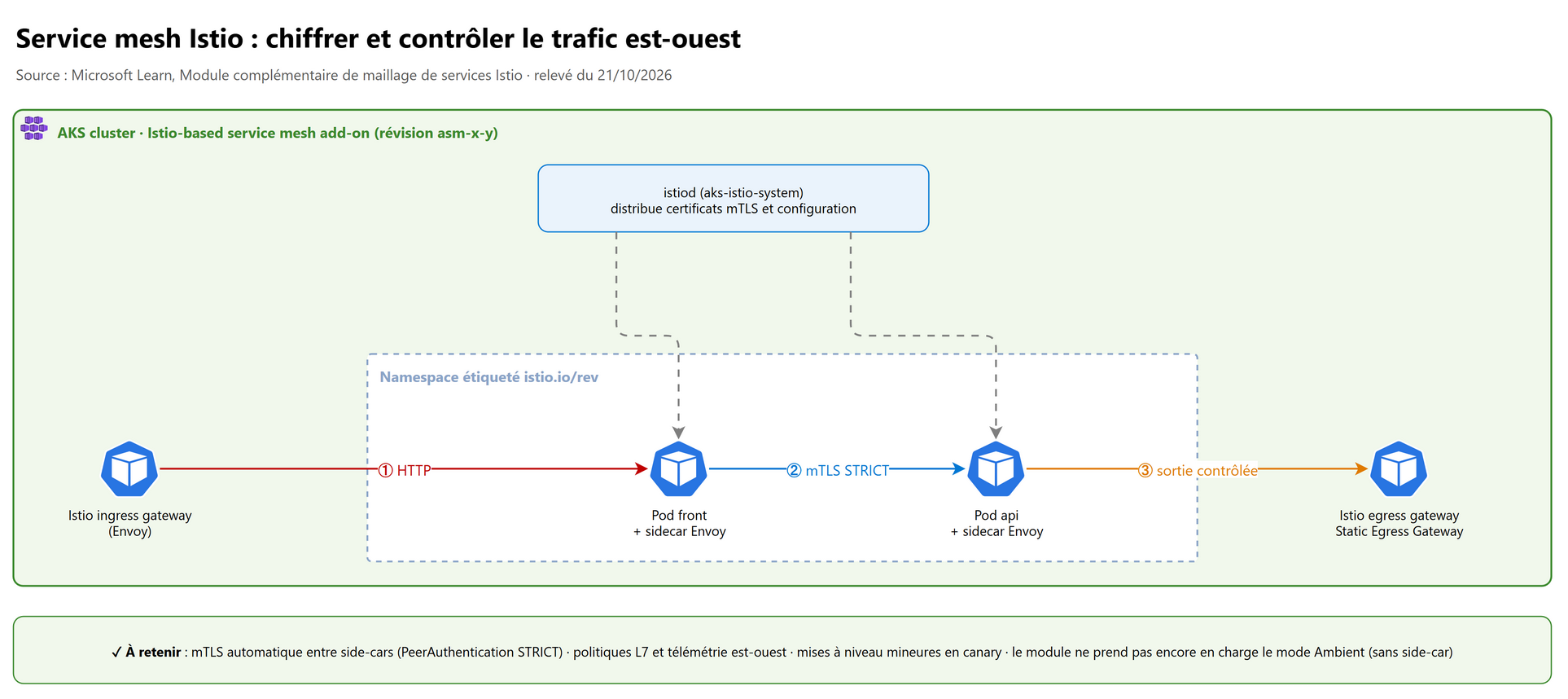

8. Service mesh Istio#

L'Istio-based service mesh add-on installe un control plane Istio managé (istiod dans aks-istio-system). Les pods des namespaces étiquetés istio.io/rev: asm-x-y (et non istio-injection=enabled comme en open source) reçoivent un sidecar Envoy.

• mTLS automatique entre sidecars ; une PeerAuthentication en mode STRICT refuse le trafic en clair.
• Politiques L7, retries, disjoncteurs, télémétrie du trafic est-ouest (entre services).
• Ingress gateways internes ou externes, et egress gateways (qui s'appuient sur la Static Egress Gateway pour une plage d'IP source fixe, utile pour les règles de pare-feu).
• Limites : pas encore de mode Ambient (sans sidecar), pas de multicluster, pas de Windows, pas de mise à niveau automatique (les révisions mineures se font en canary ; une révision trop ancienne peut bloquer la mise à niveau automatique du cluster). Open Service Mesh est retiré le 30/09/2027 : migrer vers Istio.

Mesh ou pas ? Le mesh ajoute un proxy par pod (ressources, latence, exploitation). Pour du simple chiffrement entre nodes, WireGuard (ACNS) suffit ; pour de la segmentation, les Network policies. Le mesh se justifie avec des besoins mTLS par identité, de routage fin (canary par en-tête) ou d'observabilité L7 généralisée.

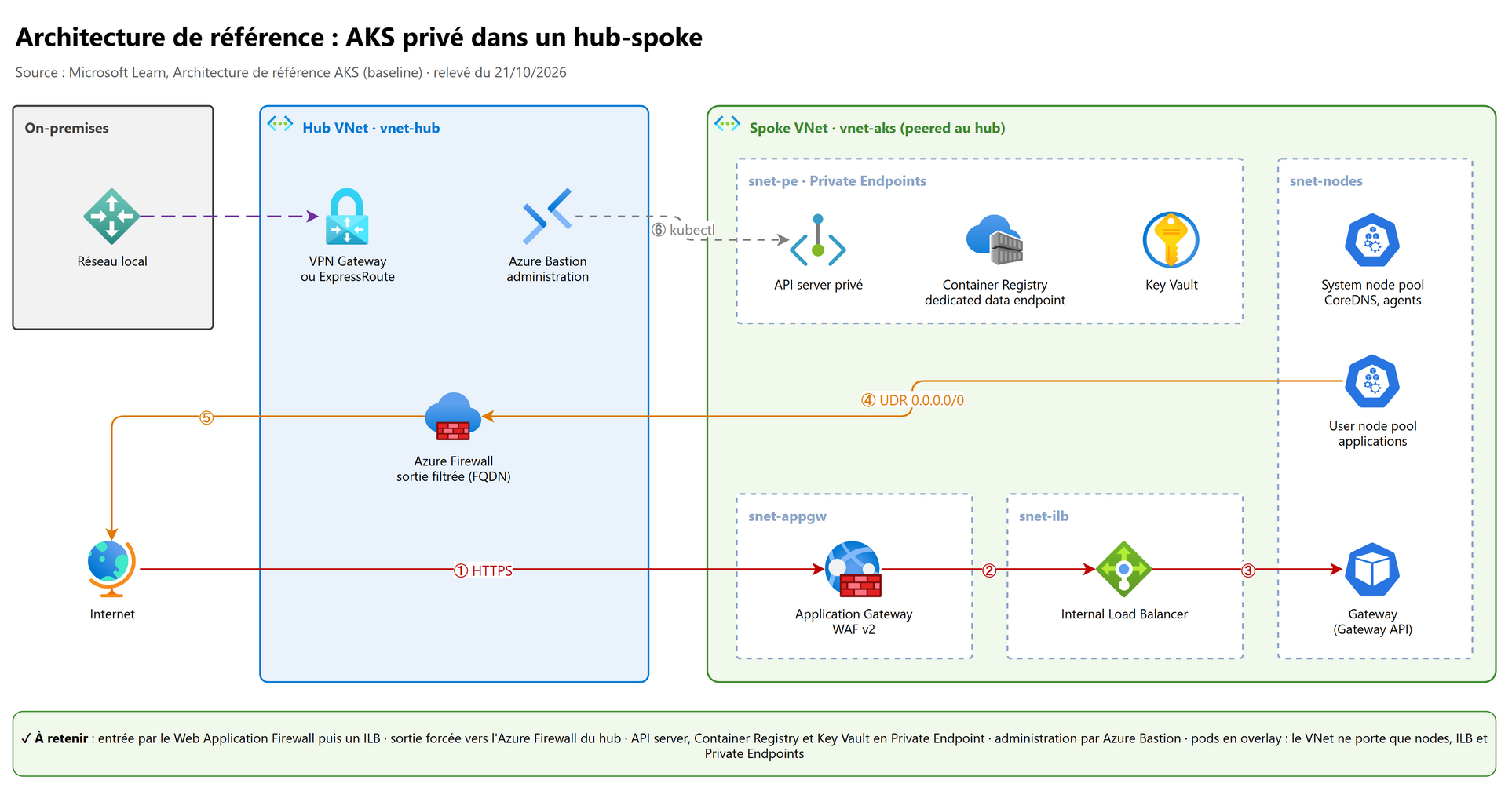

9. L'architecture de référence#

L'AKS baseline du Centre des architectures Azure :

• Hub : Azure Firewall (politiques globales de l'équipe centrale, via Firewall Manager), Azure Bastion (administration de l'API server privé), GatewaySubnet (VPN ou ExpressRoute), observabilité réseau.
• Spoke appairé : subnet de l'Application Gateway WAF v2 (entrée publique), subnet des IP d'ILB (l'Application Gateway envoie vers une IP privée d'ILB), subnet des nodes (pods en Azure CNI Overlay), subnet des Private Endpoints (Container Registry avec dedicated data endpoints, Key Vault, API server).
• Entrée : Internet → WAF → ILB → passerelle (Application routing add-on avec Gateway API, Istio managé comme contrôleur de passerelle sans fonctions de mesh) → pods.
• Sortie : UDR 0.0.0.0/0 vers l'Azure Firewall du hub, FQDN autorisés au plus juste.
• Est-ouest : Network policies.
• Administration : par Bastion vers l'API privée, jamais d'API publique ouverte.
• Mises à niveau : réserver des IP dans le node subnet pour les nodes temporaires ; en overlay, les pods n'en consomment pas.

10. Terraform : le bloc network_profile#

Arguments vérifiés dans le registre (hashicorp/azurerm 5.10.0, ressource azurerm_kubernetes_cluster) :

resource "azurerm_kubernetes_cluster" "aks" {
  name                                = local.aks_name
  location                            = var.location
  resource_group_name                 = var.resource_group_name
  dns_prefix                          = local.aks_name
  private_cluster_enabled             = true
  private_cluster_public_fqdn_enabled = false
  private_dns_zone_id                 = var.private_dns_zone_id # zone privatelink.<region>.azmk8s.io du hub

  default_node_pool {
    name           = "system"
    vm_size        = "Standard_D4ds_v5"
    node_count     = 3
    vnet_subnet_id = var.node_subnet_id
  }

  identity {
    type         = "UserAssigned"
    identity_ids = [var.cluster_identity_id] # Network Contributor sur les subnets, Private DNS Zone Contributor sur la zone
  }

  api_server_access_profile {
    virtual_network_integration_enabled = true
    subnet_id                           = var.apiserver_subnet_id # délégué, /28 minimum
  }

  network_profile {
    network_plugin      = "azure"
    network_plugin_mode = "overlay"
    network_data_plane  = "cilium"
    network_policy      = "cilium"
    pod_cidr            = "192.168.0.0/16"
    service_cidr        = "172.16.0.0/16"
    dns_service_ip      = "172.16.0.10"
    outbound_type       = "userDefinedRouting" # route table 0.0.0.0/0 → Azure Firewall déjà sur le subnet
    load_balancer_sku   = "standard"

    advanced_networking {
      observability_enabled = true
      security_enabled      = true # FQDN filtering et L7 : exige network_data_plane = cilium
    }
  }
}

Attention : dns_service_ip, service_cidr et private_cluster_enabled forcent la recréation du cluster s'ils changent.

11. Dépanner et pièges de production#

11.1 Les outils#

11.2 Les pièges qui reviennent#

12. Lab#

À faire dans un abonnement de test (coût : un petit cluster quelques heures).

1. Créer un cluster overlay + Cilium :

   az group create --name rg-lab-aks --location francecentral
   az aks create --resource-group rg-lab-aks --name aks-lab --node-count 2 \
     --network-plugin azure --network-plugin-mode overlay --pod-cidr 192.168.0.0/16 \
     --network-dataplane cilium --generate-ssh-keys
   az aks get-credentials --resource-group rg-lab-aks --name aks-lab


2. Observer les trois plages : kubectl get nodes -o wide (IP du VNet), kubectl get pods -A -o wide (IP en 192.168.x.x), kubectl get svc -A (IP du Service CIDR).
3. Vérifier l'absence de kube-proxy : kubectl get ds -n kube-system (Cilium présent, pas de kube-proxy).
4. Déployer un serveur et un client, puis appliquer la politique du MS Learn (namespace demo, app=server, app=client) et constater le TIMEOUT puis le succès après l'ajout du label.
5. Exposer le serveur en LoadBalancer interne (annotation du § 1.2) et retrouver la règle dans le Load Balancer interne du node resource group.
6. Afficher les ports SNAT : az network lb outbound-rule list --resource-group <node-rg> --lb-name kubernetes -o table.
7. Supprimer : az group delete --name rg-lab-aks --yes --no-wait.

13. Questions d'entretien#

1. Overlay ou plat, comment choisis-tu ?

Overlay par défaut : il économise l'espace du VNet (seuls les nodes en consomment), monte à 5 000 nodes et 250 pods par node, et se configure sans UDR. Je passe au Pod Subnet seulement si un réseau connecté doit joindre les pods par leur IP (ou voir l'IP du pod comme source), avec l'allocation dynamique pour l'efficacité ou par blocs statiques pour l'échelle et les fortes rotations.

2. Que se passe-t-il quand un pod en overlay appelle une base SQL dans un VNet appairé ?

Le paquet quitte le pod CIDR : Azure CNI le SNAT vers l'IP du node. La base voit l'IP du node, donc les règles de pare-feu se font sur le node subnet. La base ne peut pas initier vers le pod.

3. Comment se fait la traduction d'un ClusterIP vers un pod ?

Sur le node source : kube-proxy programme des règles (iptables) ou, avec Cilium, des programmes eBPF remplacent kube-proxy. Le ClusterIP n'est porté par aucune interface ; c'est un DNAT local vers un pod prêt, éventuellement sur un autre node.

4. Ingress ou Gateway API, et pourquoi c'est d'actualité ?

Ingress NGINX est retiré (maintenance arrêtée en mars 2026, correctifs Microsoft pour l'add-on jusqu'en novembre 2026). Gateway API est le successeur : orientée rôles (plateforme : GatewayClass/Gateway ; applications : HTTPRoute), portable, sans annotations propriétaires. Sur AKS : Application routing add-on en Gateway API, ou Application Gateway for Containers.

5. AGC ou passerelle dans le cluster ?

AGC si je veux le plan de données hors du cluster, géré par Azure, avec WAF, mTLS vers les pods et fractionnement de trafic, et une équipe plateforme qui fournit l'entrée. Passerelle dans le cluster (Envoy managé) pour une entrée standard sans dépendre d'un service Azure supplémentaire, ou si j'ai besoin d'un frontend privé (pas encore disponible sur AGC).

6. Comment verrouilles-tu la sortie d'un cluster de production ?

outboundType userDefinedRouting avec une route 0.0.0.0/0 vers l'Azure Firewall du hub, FQDN tag AzureKubernetesService plus les FQDN des add-ons et des applications, DNS en UDP et TCP 53, Container Registry et Key Vault en Private Endpoint avec dedicated data endpoints. Encore plus strict : network isolated cluster. Dans le cluster : default-deny et FQDN filtering Cilium.

7. Qu'est-ce que l'épuisement SNAT et comment l'éviter ?

Avec le Load Balancer, 64 000 ports par IP sont partagés entre nodes (1 024 par node jusqu'à 50 nodes). Beaucoup de connexions vers la même destination les épuisent. Je fixe les ports par node, j'ajoute des IP de sortie selon la formule, je passe à une NAT Gateway, et je fais réutiliser les connexions par les applications.

8. Private cluster ou API Server VNet Integration ?

Les deux gardent le trafic nodes ↔ API privé. Le private cluster passe par un Private Endpoint et une Private DNS zone, avec la complexité DNS du hub-spoke. L'intégration VNet place l'ILB de l'API dans un subnet délégué /28 : les nodes parlent à l'IP directement, sans DNS ni tunnel, et l'accès public peut être coupé ou rétabli après coup. Attention : incompatible avec la VNet encryption.

9. Un développeur n'arrive pas à joindre un private cluster depuis son poste. Que vérifies-tu ?

La connectivité réseau (VPN, Bastion, peering), puis la résolution DNS : zone privatelink.<region>.azmk8s.io liée au bon VNet, ou redirecteur conditionnel vers 168.63.129.16 / DNS Private Resolver. En secours : az aks command invoke. Les authorized IP ranges ne servent à rien ici, elles ne valent que pour l'API publique.

10. Pourquoi une politique default-deny casse-t-elle tout ?

Parce qu'elle bloque aussi le DNS. On ajoute toujours une règle de sortie vers CoreDNS (et LocalDNS 169.254.10.0/24 si activé) en UDP et TCP 53, puis les flux métier un par un.

11. Quand mettre un service mesh ?

Quand il faut du mTLS par identité de service, du routage L7 fin ou une observabilité est-ouest généralisée. Sinon, Network policies pour la segmentation et WireGuard pour le chiffrement suffisent, sans un proxy par pod. Sur AKS, l'add-on Istio se met à niveau en canary et n'a pas encore de mode Ambient.

12. Quelles plages d'adresses prévois-tu pour un nouveau cluster ?

Un node subnet dimensionné pour le maximum de nodes plus le surplus des mises à niveau ; un pod CIDR overlay qui ne chevauche aucun réseau connecté (un /16 = 256 nodes) ; un Service CIDR plus petit que /12, lui aussi isolé, avec l'IP DNS dedans (pas la première) ; un /28 délégué pour l'API ; un /24 pour AGC ; un subnet de Private Endpoints. Et j'évite 169.254/16, 172.30/16, 172.31/16 et 192.0.2/24.

14. Fiche à retenir#

• Trois plages : nodes (VNet), pods (pod CIDR ou pod subnet), Services (virtuelles). Aucune ne chevauche un réseau connecté.
• Azure CNI Overlay par défaut : /24 par node, 250 pods par node, 5 000 nodes, SNAT vers l'IP du node, pods non routables de l'extérieur.
• Pod Subnet si l'IP des pods doit être joignable : dynamique (lots de 16) ou static block (/28, max_pods = 16N − 1).
• kubenet retiré le 31/03/2028 ; Azure NPM fini sous Windows, retiré sous Linux le 30/09/2028.
• Cilium : eBPF, pas de kube-proxy, Linux seulement ; ACNS pour FQDN, L7, observabilité, WireGuard.
• Service LoadBalancer interne par annotation ; loadBalancerSourceRanges pour filtrer les sources.
• Gateway API remplace Ingress ; Ingress NGINX : correctifs Microsoft jusqu'en novembre 2026.
• AGC : hébergé par Azure, subnet délégué /24, frontend = FQDN, WAF, mTLS, vers les IP des pods.
• outboundType : loadBalancer, NAT Gateway (managed / user-assigned), userDefinedRouting, none / block (isolé).
• SNAT : 64 000 ports par IP, 1 024 par node jusqu'à 50 nodes.
• Sortie verrouillée : FQDN tag AzureKubernetesService, DNS UDP et TCP 53, dedicated data endpoints pour Container Registry.
• API : authorized IP ranges (public seulement), Private cluster (Private Endpoint + Private DNS zone), API Server VNet Integration (/28 délégué, ILB).
• default-deny + allow-dns dans chaque namespace.
• Istio add-on : istio.io/rev, mTLS STRICT, canary, pas d'Ambient.

Références#

Toutes lues le 21/10/2026 :

• Concepts de mise en réseau pour les applications dans AKS
• Vue d'ensemble de la mise en réseau CNI dans AKS
• Azure CNI Overlay
• Azure CNI Pod Subnet
• Planifier la mise en réseau des pods
• Azure CNI powered by Cilium
• Advanced Container Networking Services
• Diagnostiquer les problèmes réseau avec ACNS
• Services Kubernetes dans AKS
• Utiliser un équilibreur de charge interne
• Configurer un Standard Load Balancer public (ports SNAT)
• Entrée dans AKS
• Application routing add-on avec la Gateway API
• Migrer de l'Ingress NGINX vers la Gateway API
• Qu'est-ce qu'Application Gateway for Containers ?
• Composants d'Application Gateway for Containers
• Migrer d'AGIC vers Application Gateway for Containers
• Personnaliser la sortie avec les types sortants
• Règles réseau et FQDN sortants pour AKS
• Limiter le trafic avec Azure Firewall
• Créer un cluster AKS privé
• API Server VNet Integration
• Authorized IP ranges de l'API server
• Sécuriser le trafic entre les pods avec des stratégies réseau
• Istio-based service mesh add-on
• Istio ingress avec la Gateway API
• Istio egress gateways
• Architecture de référence AKS (baseline)
• Terraform azurerm_kubernetes_cluster
• Kubernetes : Services, DNS et Network Policies
